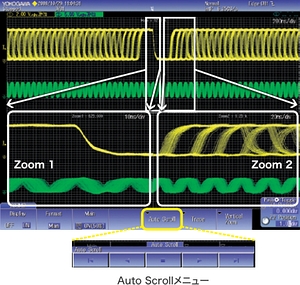

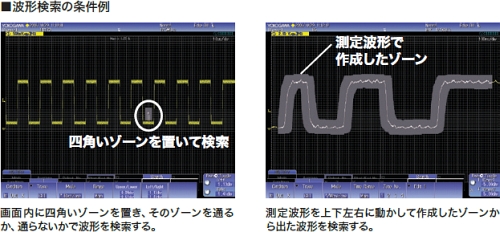

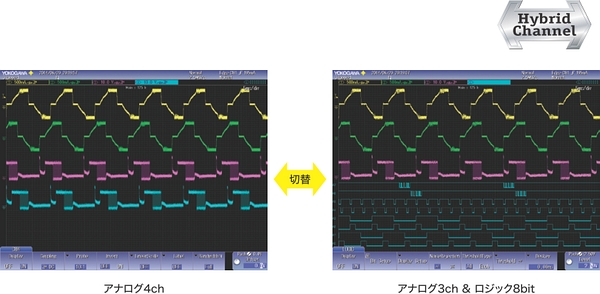

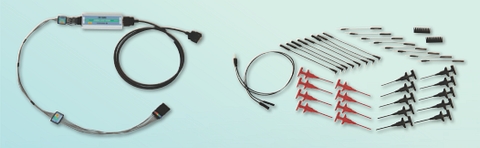

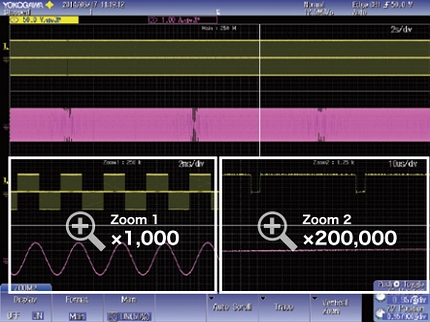

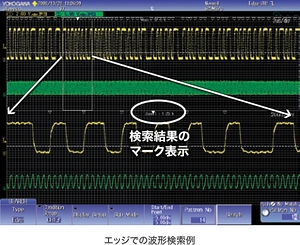

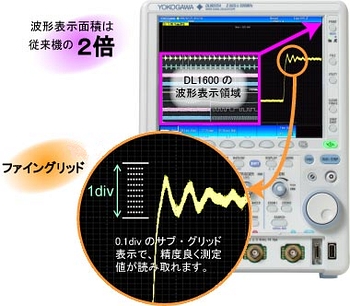

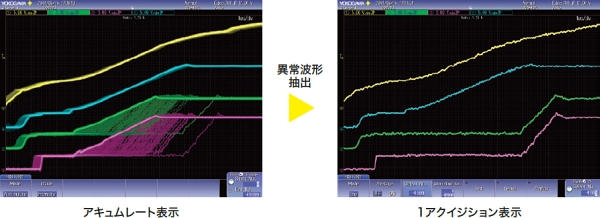

2014/09/09 HOTな製品情報 横河メータ&インスツルメンツ株式会社 クラス最大級のロングメモリを搭載したミックスドシグナルオシロスコープ DLM2000シリーズ 軽量、コンパクトサイズ 200MHz、350MHz、500MHz帯域モデルをラインナップ 8.4インチ大画面液晶ディスプレイ搭載 最大250Mポイント(オプション/M3付)のロングメモリ 最大2.5GS/s (4ch時1.25GS/s)の高速サンプリングレート コンパクト&直観操作 たて形なので、見やすい。使いやすい。大画面。 8.4インチの大型液晶画面を目線の位置に配置しました。また、縦形フォルムは、狭い実験スペースでは場所をとりません。見やすさ、使いやすさを追求した、コンパクトな「Myオシロ」です。 コンパクトなボディ 接地面積はA4サイズの約2/3(奥行き約20cm) アナログ・ロジック切替可能ハイブリッドチャネル - アナログ・ロジック切替え -ディジタル制御回路の動作を見るには、4chでは足りません。 DLM2000シリーズは、CH4のアナログ入力をロジック8bitに切替えて、アナログ3ch&ロジック8ビットのMSO(ミックスド・シグナル・オシロスコープ)として機能します。 最大11入力のミックスドシグナルの解析ロジック入力を使用すれば、アナログ3chとロジック8bitの、最大11個の入力信号を同時に観測することができます。ロジック入力をデータ信号/制御信号の観測やトリガ源として使用するだけでなく、ロジック入力でのI2CバスやSPIバスのシリアルバス解析も可能です。 ロジック入力使用時の最高サンプルレートは1.25GS/sになります。 DLM2000シリーズ用ロジックプローブ PBL100, PBL250クラス最大級のロングメモリ最大250Mポイント大容量メモリ長時間測定において、サンプルレートを高速に保つためにはロングメモリが不可欠です。 《基本関係式》 測定時間 = メモリ長 ÷ サンプルレート 250Mポイントのメモリ(メモリ拡張オプション/M3)を搭載した場合、シングルモード2ch測定時には、サンプルレート1.25GS/sでも、最大0.2secの波形が捕捉できます。 250Mポイントでのサンプルレートと測定時間の関係 メモリ容量が不十分なオシロスコープにおいては、サンプルレートの低下により、波形を的確に捕捉できない場合があるので注意が必要です。 250Mポイントの波形は、最大20万倍まで拡大できます。 20秒間測定した波形の細部を20ミリ秒および100マイクロ秒の時間幅で確認ズーム&サーチ機能2か所同時ズームと多彩なサーチ機能により、大容量メモリに蓄えたデータの中から必要なデータを要領よく抽出し表示します。 2か所同時ズームDLM2000シリーズは、ズーム倍率を個別に設定できるので、時間軸スケールの違う拡大波形を2か所同時に表示することができます。 また、AutoScroll機能を用いれば、ズーム表示位置を、自動的にスクロールさせることができます。スクロールの方向、速度を自由に選べます。 ズームサーチ機能ロングメモリに取り込んだ波形を検索し、検索点を含む波形をズームエリアに表示します。検索された波形の位置は、画面内にマーク表示されます (現在位置は▼で表示)。 波形検索の条件 エッジ/エッジ(条件付)/ステート・パターン/パルス幅/ステート幅/シリアルバス(シリアルバス解析オプション搭載モデルのみ) 独自のヒストリ機能過去の波形を自動的に記憶 見過ごした波形も後で再生。だから、異常波形を見逃さない。DLM2000シリーズでは、過去に取り込んだ波形を最大50,000個、アクイジションメモリに保持できます。ヒストリ機能では過去に取り込んだ波形(ヒストリ波形)のうち、指定した1波形を画面に表示したり、全ての波形を一括して表示したりできます。また、ヒストリ波形に対してカーソル測定、演算などができます。ヒストリ機能を使うと、まれに発生する異常信号の解析ができます。 アキュムレート表示ではわからない1アクイジション毎のチャネル間の関係も再現できます。 ヒストリサーチ機能最大50,000のヒストリ波形の中から、条件に合う波形を検索するために、様々な検索手段が用意されています。 リプレイ機能ヒストリ波形をあたかも動画のように自動的に再生、停止、早送り、巻き戻しができます。 この記事に関するお問い合わせはこちら 問い合わせする 横河メータ&インスツルメンツ株式会社のHOTな製品情報 2017/07/04 HOTな製品情報 上位モデルの測定品質を継承した、 バッテリ & タッチパネル搭載のフィールド向けメモリレコーダ 2015/12/08 HOTな製品情報 業界最高クラスの高確度を実現!「プロセスキャリブレータCA300シリーズ」を発売 2014/09/09 HOTな製品情報 クラス最大級のロングメモリを搭載したミックスドシグナルオシロスコープ DLM2000シリーズ タック 川本䕃山 晶久万代 栄一郎中村 昌允久保田 信光藤 昭男内海 政春北原 美麗古川 怜吉田 健司園井 健二坂井 孝博堀田 智哉増本 健大西 徹弥安藤 真安藤 繁宋 欣光小川 貴弘小林 正生小畑 きいち山田 一山田 明岡本 浩和岡田 圭一島本 治川﨑 和寛後藤 一宏斉藤 好晴早川 美由紀杉田 美保子松下 修己松浦 謙一郎森本 吉春櫻井 栄男水野 勉瀧本 孝治熊谷 卓牧 昌次郎生田 幸士田中 正人田畑 和文神吉 博竹内 三保子米山 猛結城 宏信藤嶋 正彦西村 昌浩西田 麻美足立 正二金子 成彦長井 昭二青木 徹Steven D. Glaser 2021年4月2021年3月2021年2月2021年1月2020年12月2020年11月2020年10月2020年9月2020年8月2020年7月2020年6月2020年5月2020年4月2020年3月2020年2月2020年1月2019年12月2019年11月2019年10月2019年9月2019年8月2019年7月2019年6月2019年5月2019年4月2019年3月2019年2月2019年1月2018年12月2018年11月2018年10月2018年9月2018年8月2018年7月2018年6月2018年5月2018年4月2018年3月2018年2月2018年1月2017年12月2017年11月2017年10月2017年9月2017年8月2017年7月2017年6月2017年5月2017年4月2017年3月2017年2月2017年1月2016年12月2016年11月2016年10月2016年9月2016年8月2016年7月2016年6月2016年5月2016年4月2016年3月2016年2月2016年1月2015年12月2015年11月2015年10月2015年9月2015年8月2015年7月2015年6月2015年5月2015年4月2015年3月2015年2月2015年1月2014年12月2014年11月2014年10月2014年9月2014年8月2014年7月2014年6月2014年5月2014年4月2014年3月2014年2月2014年1月2013年12月2013年11月2013年10月2013年9月2013年8月2013年7月2013年6月2013年5月2013年4月2013年3月2013年2月2013年1月2012年12月2012年11月2012年10月2012年9月2012年8月2012年7月2012年6月2012年5月2012年4月2012年3月2012年2月2012年1月2011年12月2011年11月2011年10月2011年9月2011年8月2011年7月2011年6月2011年5月2011年4月2011年3月2011年2月2011年1月2010年12月2010年11月2010年10月2010年9月2010年8月2010年7月2010年6月2010年5月2010年4月2010年3月2010年2月2010年1月2009年12月
