モールドテーパー計は、連続鋳造設備のモールド短片内壁面の傾きを計測するために用いられる計器で、計測対象のモールド面にあてるだけでテーパー値をデジタル表示します。

機能概要 特長 仕様
連続鋳造設備まわりの当社製デバイス 関連ページ 資料ダウンロード

機能概要

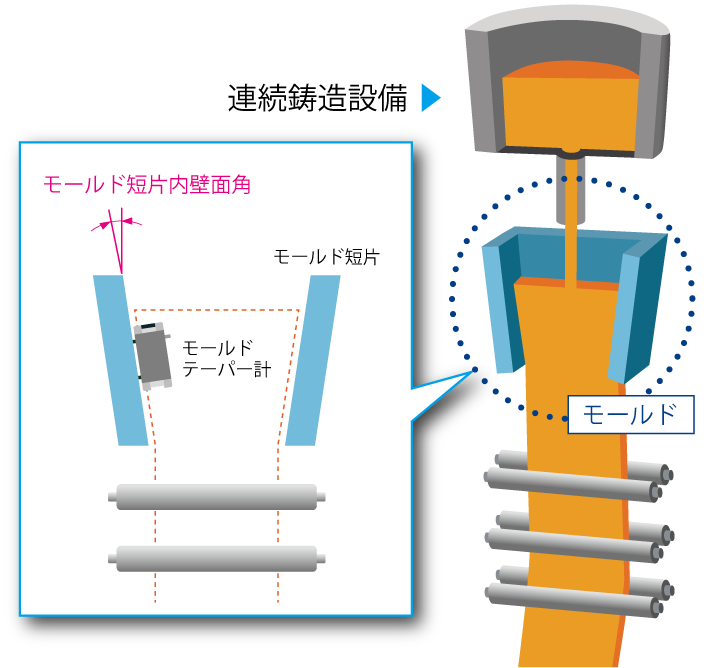

モールドテーパー計は、製鉄工場などの連続鋳造設備におけるモールド短片の内壁面の傾斜（Taper : テーパー）の計測に用いられる可搬型の高精度傾斜計です。

本器により、鋳造開始前のモールド短片内壁面の傾きを0.01 mmの単位で測定し、モールド短片が正確な傾斜で設定されていることを確認することにより、モールドと溶鋼との間に発生する異常なエアーギャップ＊１の発生を防ぎ、鋳片（スラブ、ブルーム、ビレットなど）の品質維持・管理が行なえ、ブレークアウト＊２などの事故防止、安全管理に貢献します。

＊1 ：モールド短片と溶鋼とのスキマ
＊2 ：鋳片表面の凝固殻（シェル）の薄い部分からの溶鋼漏れ

特長

  • 簡単操作
    可搬型本器をモールド短片内壁面に静かに押し当てるだけ
  • 高分解能デジタル表示
    表示分解能：0.01 mm
  • 長時間連続使用
    内蔵バッテリーで3時間の連続使用
  • 充電式バッテリー
    充電用アダプタ付属（AC100 V／AC200 V）
  • 落下防止用金具付き
  • 唯一の日本製※でアフターサービスも安心

　　※ 2025年3月 新川電機調べ

仕様

型名コード AA41-001
測定レンジ ±20 mm／400 mm　～　±52 mm／1,000 mm
(測定レンジはご注文時に指定してください。）
モールド長範囲 400 mm ～　1,000 mm

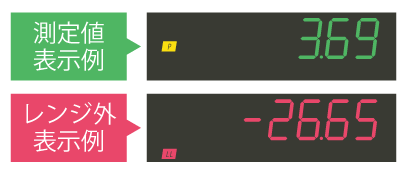

測定値表示 符号付き4桁表示 （例：-15.00、15.00）
測定値平均化回数 50回平均 （サンプリング周期：約20 ms）
測定方式 3点接触子の密着法
傾斜センサ（±3°）信号により、変位変換
測定分解能 0.01 mm
直線性 ±0.05 % （±0.026 mm）　at 52 mm／1,000 mm
測定誤差 ±0.3 % （±0.15 mm）　at 52 mm／1,000 mm
ゼロシフト ±5 mm at 1,000 mm （可変ボリュームにて校正）
スパン ±10 % （可変ボリュームにて調整）
使用温度範囲 0 ～ +50 ℃　35～85 %RH（非凝結）
電源 充電式バッテリ内蔵（最大3時間）
（充電用電源　AC100 V／200 V　50／60 Hz）
外形寸法 165（幅）× 305（高さ）× 90（奥行） mm（取手を除く）
質量 約4.0 kg
付属品 バッテリー充電用ACアダプタ　1式
校正用精密ドライバ　1本
