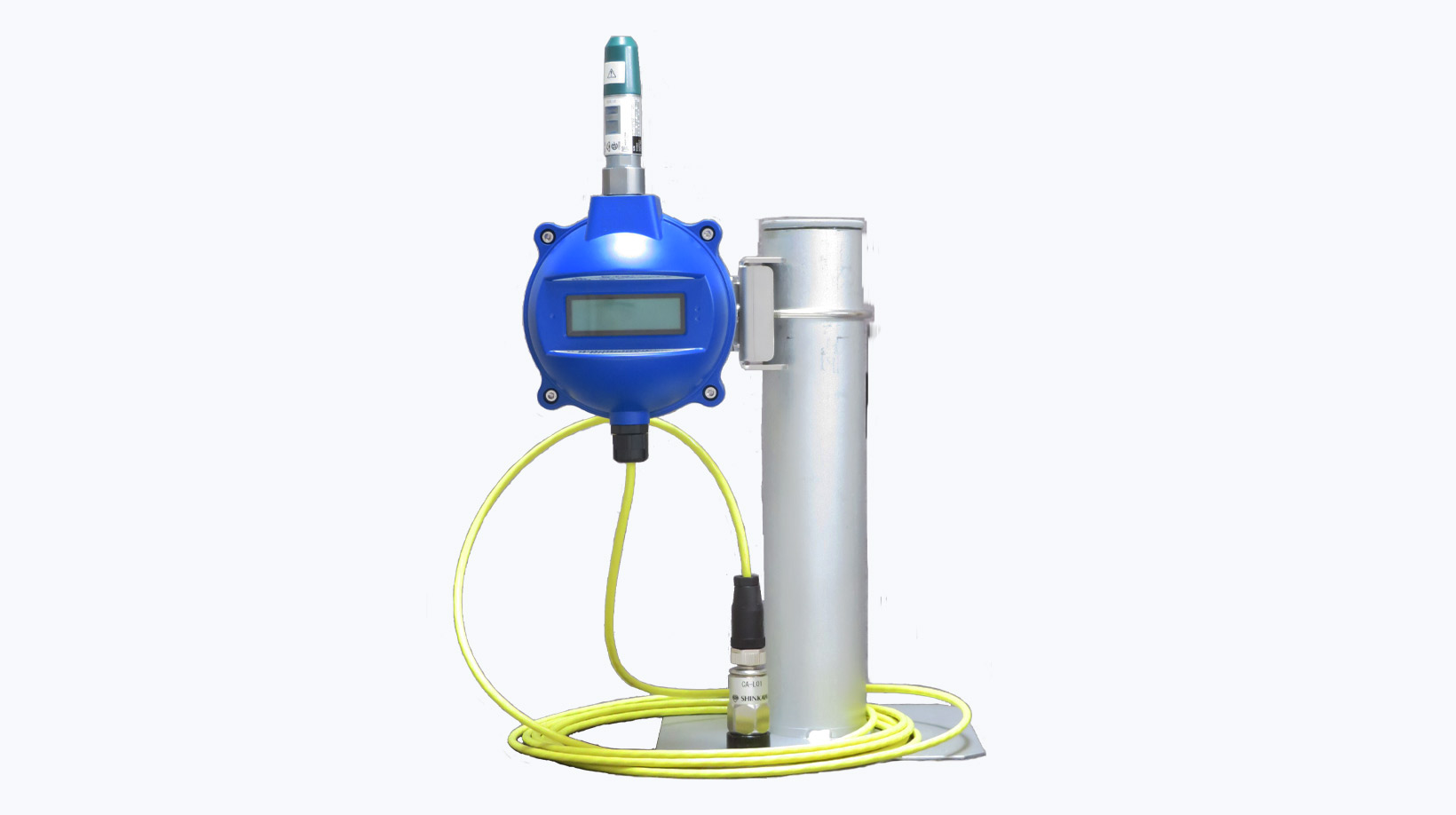

石油/化学プラントで広く利用されている工業用無線規格 ISA100と本質安全防爆に適合したワイヤレス振動センサです。

製品概要

波形データ、振動のOA値と温度を無線伝送

運転中の回転機械の振動波形データによる振動解析は、詳細なコンディションの把握と異常兆候の早期発見を可能とし、予知・予防保全に有効な情報を提供します。広いプラント内に数多く設置された回転機械の点検や精密診断のためのデータ収集の労力を低減する無線センシングシステムです。
※本製品の販売および使用は、日本国内に限定されます。

特長

  • 振動の原因が分かる
    振動波形データは振動発生原因の診断と予知・予防保全に活用できます。専用ソフトウェア(infiSYS 3.0またはinfiSYS Lite)によって簡易・精密診断と自動レポート作成など、振動に詳しくない方にも設備状態の傾向と異常兆候を分かりやすく表示します。
  • 振動と温度による軸受(ベアリング)異常の監視
    振動センサ内に温度センサを内蔵しており、振動と温度の変化を監視することにより、軸受(ベアリング)の劣化、異常傾向を早期に発見できます。
  • 条件の悪い設置環境にも対応した構造
    防爆構造、バッテリー内蔵、小型センサにより可燃性、爆発性ガス雰囲気や人が近づけない危険場所、狭所部へのセンサ設置など無線センシングシステムの利用範囲を広げます。

機能

  • 通信規格ISA100(IEC62734)
    強固なセキュリティと高い信頼性を併せ持つ工業用無線規格ISA100(ICE62734)を採用しています。
  • バッテリー式のワイヤレスセンサ
    電源供給を必要としないバッテリー式のワイヤレスセンサ。より幅広い環境で状態監視が可能です。
  • 最大通信距離は500m ※見通し参考距離
    ワイヤレスかつ通信距離が長いため、離れた場所からでも状態監視が可能に。危険な場所も安全にデータを収集できます。
  • 適合規格
    保護等級 IP66
    無線   技術基準適合(日本国内適用)
    防爆構造 TIIS本質安全防爆Ex ia ⅡB T4 Ga X

ソフトウェアラインナップ

infiSYS 3.0 設備状態傾向監視用ソフトウェア (Webブラウザ対応版)

infiSYS 3.0(infiSYS アナリシスビュー)はお客様のスマート保安の取り組みに対して、回転機械設備の持続的なパフォーマンス維持を支援する設備状態傾向監視用ソフトウェアです。infiSYS 3.0の導入で、容易にめざすべき保全の第一歩を実感いただけます。

  • 持続的に最新技術で進化
    中小型回転機械用機能を中核とし、機能拡張予定で最新化を実現します。
  • つながる時代に最適なシステム
    遠隔地にいる担当者との情報共有のしくみを標準搭載しています。
  • 必要な情報・知識・ノウハウは共有
    設備統合監視 × 遠隔解析診断で高度な助言を最適なタイミングで行います。
  • 豊富な機能
    infiSYS 3.0で新たに搭載されたWEB表示機能をはじめ、メール送信、レポートファイル出力、簡易診断など様々な機能を搭載しています。
  • 気になる設備の状態はいつでも把握! ~ 現場でも・事務所でも ~
    WEBブラウザにて、いつでもどこでも監視・一部設定変更が可能です。

infiSYS Lite 傾向監視解析ソフトウェア

infiSYS Liteは振動情報の傾向管理に最適なソフトウェアです。オーバーオール振動値だけでなく周波数分析トップ 5/トップ10も表示し、監視の幅が広がります。

  • 振動解析
    振動波形のFFT解析とエンベロープ解析が可能です。
  • 測定データをトレンドグラフで表示
    各測定データの他、警報(Danger, Alert)の設定・表示が可能です。
  • 保存データはcsv形式で抽出可能
    csvファイルでの抽出により、測定データをより詳細な解析に利用できます。
  • ユーザーフレンドリーな操作性と描画機能
    ドラッグ&ドロップによるグラフ表示操作や、タブ選択によるグラフエリアのページ切り替えなど、直感的に操作できます。

システム構成

infiSYS 3.0 設備状態傾向監視用ソフトウェア (Webブラウザ対応版)のシステム構成イメージ

infiSYS Lite 傾向監視解析ソフトウェアのシステム構成イメージ

※e-SWiNS(登録第5827767号)、infiSYS(登録第5442144号)は新川電機株式会社の登録商標です。
