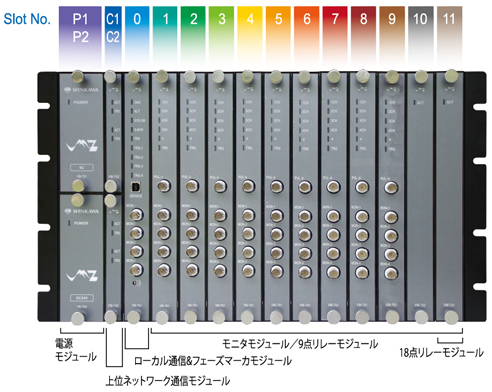

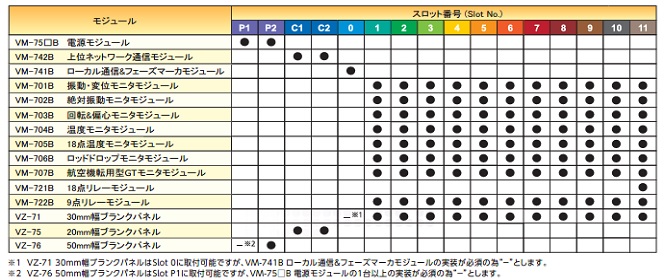

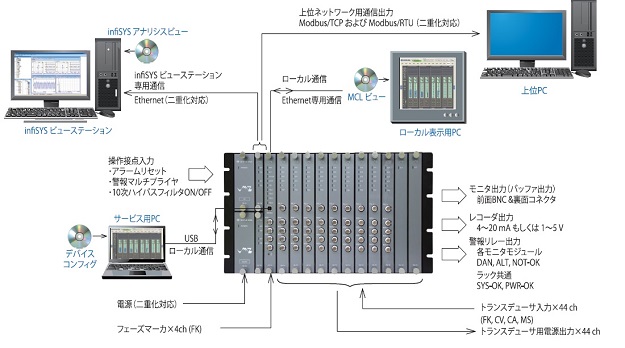

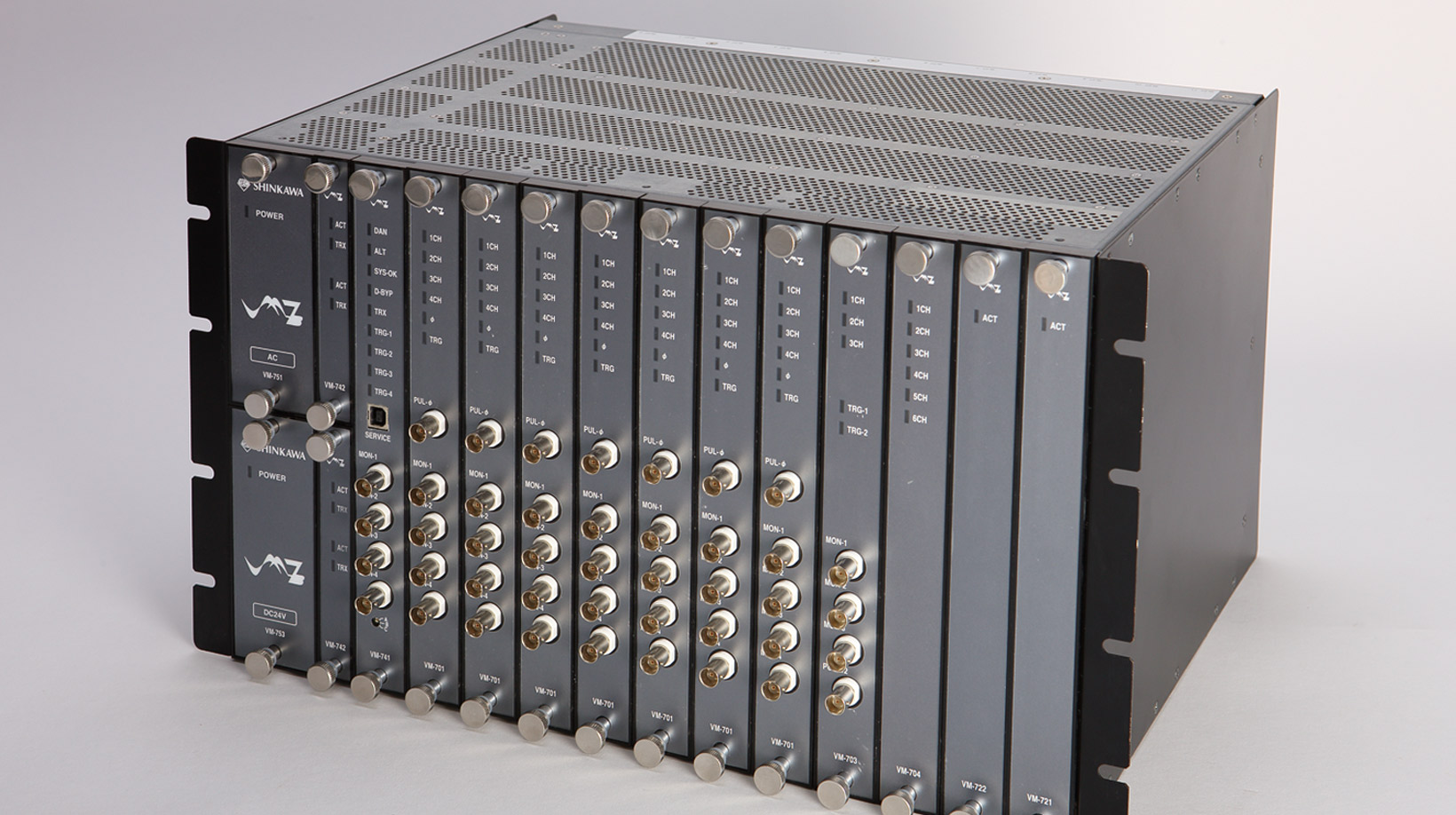

製品を探す|予知保全 / 状態監視|回転機械の状態監視モニタ VM-7シリーズ ISO国際規格やAPI米国石油協会規格などに基づいて設計された状態監視用モニタ。プラントにおいて重要な役割を担うタービン、コンプレッサの保護監視モニタとしての信頼性、機能、特徴を備えています。 製品概要 特長 周辺機器との構成例（データ伝送） 実装可能モジュール ソフトウェア画面 関連コラム 資料ダウンロード 製品概要大規模タービン監視計器から補機振動監視システムまでフレキシブルに対応するグローバルスタンダードの状態監視モニタ ISO国際規格、API米国石油協会規格などによる回転機械の状態監視、機械保護システム（Machine Protection System）や火力発電所などのタービン監視計器（TSI：Turbine Supervisory Instruments）に求められる機能と信頼性を備えたグローバルスタンダードの状態監視モニタです。制御システム（DCS、PLC）や振動解析・診断システムへのデジタル通信機能を備えています。 特長 制御デバイスの通信の堅牢性に関する国際的な認証であるAchilles認証Level2を取得 産業用制御システムの通信セキュリティに関する国際的な認証制度 Achilles Level 2の認証を取得しています。インターネットを経由したサイバー攻撃はもちろん、端末機器からのサイバー攻撃に対してシステムの堅牢性を維持し、石油化学プラントや発電所などの重要インフラの安定操業に貢献します。 ※AchillesはGE Digitalの登録商標です。 19インチラックに振動モニタ44 CHまで実装可能 高密度実装によるスペースの最小化が図れます。 VM-701Bモニタモジュールで、軸振動、軸位置など振動・変位関連11種類の監視パラメータに対応 マルチ機能化による高密度実装と予備品の最少化が図れます。 PCよりモジュールのコンフィグレーション設定 全てのモジュールはラック前面より実装･取外しが可能､さらにホットリプレースに対応 電源の二重化（冗長化）ならびに上位ネットワーク通信の二重化（冗長化）による高い信頼性 電源電圧： 100 ～ 240 VAC ／ 24 VDC ／ 110 ～ 220 VDC 上位ネットワーク： Modbus／TCP、Modbus／RTU、解析通信（infiSYS RV-200振動解析診断システムとの通信） 解析ボード搭載により、infiSYS RV-200 振動解析診断システムに直結 1つのモニタモジュールで状態監視と振動解析診断を実現することで、スペースの最小化が図れます。 周辺機器との構成例（データ伝送）実装可能モジュールソフトウェア画面VM-771B MCLビューバーグラフ画MCLビューでは測定値および各モジュールの動作状態や設定状態を表示することができます。VM-772B デバイスコンフィグデバイスコンフィグ画面デバイスコンフィグでは、各モジュールの設定（コンフィギュレーション）を行うことができます。VM-773B infiSYS アナリシスビューinfiSYSビューステーション画面infiSYS アナリシスビューでは、測定値の表示および振動の解析・診断を行うことができます。 ※解析・診断を行うには振動モニタモジュールにオプションの解析ボードが実装されている必要があります。 ※infiSYS(登録第5442144号)は新川電機株式会社の登録商標です。 関連コラム大型回転機械状態監視モニタ『VM-7シリーズ』に関連する当社技術者が執筆したコラムをご紹介いたします。ぜひご覧ください。 ▼ 回転機械の状態監視 回転機械の状態監視 vol.1 大型回転機械の状態監視とAPI規格 回転機械の状態監視 vol.3 状態監視モニタ ▼ API 670規格－Machinery Protection Systems－ API 670規格－Machinery Protection Systems－概要 vol.2 モニタシステム その１ API 670規格－Machinery Protection Systems－概要 vol.3 モニタシステム その2 ▼ 振動の三種類の測定パラメータ 振動の三種類の測定パラメータ vol.1 ～ 調和振動における変位、速度、加速度の関係 ～ 振動の三種類の測定パラメータ vol.2 ～ 各測定パラメータの適用周波数 ～ ▼ 状態監視モニタ 状態監視モニタ vol.1 ～ 振動モニタの働き ～ 状態監視モニタ vol.2 ～ 振動モニタの種類 ～ 状態監視モニタ vol.3 ～ スラストモニタの働き ～ 状態監視モニタ vol.4 ～ 偏心モニタ ～ 状態監視モニタ vol.5 ～ 伸び差モニタ（その1） ～ 状態監視モニタ vol.6 ～ 伸び差モニタ（その2） ～ 状態監視モニタ vol.7 ～ 回転モニタ（その1） ～ 状態監視モニタ vol.8 ～ 回転モニタ（その2） ～ ダウンロード製品カタログ：大型回転機械状態監視モニタ VM-7シリーズ製品カタログ：infiSYSファミリー機能アップ情報仕様書：VM-701B 振動・変位モニタモジュール仕様書：VM-702B 絶対振動モニタモジュール仕様書：VM-703B 回転＆偏心モニタモジュール仕様書：VM-704B 温度モニタモジュール仕様書：VM-705B 18点温度モニタモジュール仕様書：VM-706B ロッドドロップモニタモジュール仕様書：VM-707B 航空機転用型ガスタービンモニタモジュール仕様書：VM-721B 18点リレーモジュール仕様書：VM-722B 9点リレーモジュール仕様書：VM-741B ローカル通信＆フェーズマーカモジュール仕様書：VM-742B 上位ネットワーク通信モジュール仕様書：VM-751B、VM-753B、VM-754B 電源モジュール 仕様書：VM-761B、VM-762B 収納ラック仕様書：VM-771B MCLビュー仕様書：VM-772B デバイスコンフィグ※ 取説・外形図・結線図は各種資料よりダウンロードいただけます。
