国内外のプラントで稼働中の回転機械の振動状態を、振動解析診断システムinfiSYS RV-200を介して、お客様のサポート本部からリアルタイムに一元管理するソリューションを提供します。 対象機械の異常振動状態を検知した場合、サポート本部から遠隔で現地のinfiSYS RV-200振動解析データにアクセスすることで、迅速なリモートでの回転機械の振動解析と異常診断が可能となります。

製品概要

機械状態監視統合プラットフォームS-STationは、以下のソフトウェアパッケージから構成されます。

  • S-Server
    専用のサーバにインストールされる、S-STationのコアパッケージです。
    このサーバのデータベースにはシステム構成情報や登録している各監視対象infiSYS RV-200からの警報・イベント情報が保存されます。
  • S-Monitor
    オペレータの端末にインストールするパッケージです。
    そのS-STationに登録しているすべてのinfiSYS RV-200から収集される警報・イベント情報に基づいて、測定対象機械の状態監視ができます。また、個別機械の振動異常に対し解析・診断が必要となった場合に、特定のinfiSYS RV-200にアクセスして、リモートでの解析・診断を行うことができます。
  • G-Monitor
    S-Monitorの上位パッケージです。
    複数のS-STationが管轄する回転機械を統合監視するとともに、特定のS-STationにアクセスした際、G-MonitorがそのS-STationにインストールされたS-Monitorと同じように、各infiSYS RV-200の遠隔操作や測定対象の振動解析・診断を行うことができます。
  • S-RS
    各infiSYS RV-200にインストールされるパッケージです。
    各監視対象についての警報・イベント情報をリアルタイムにS-Serverに送信するとともに、S-MonitorやG-Monitorでトレンド表示に必要な振動データも提供します。
  • S-Editor
    S-STation統合監視システムを構築するためのツールパッケージです。

導入メリット

  1. サポート本部から遠隔で各プラントの回転機械の振動状態を集中的に把握することができます。
  2. 各プラントで発生した回転機械の異常に対して、現地に出向くことなく、サポート本部の保全エンジニアがリアルタイムに解析と診断を行うことで、異常の早期解決および技術サポートが可能となります。
  3. 専門知識を有する振動診断技術者の遠隔による複数プラントの振動解析と診断ができるため、各プラントに専門技術者を配置するよりも効率的な運用を行うことが可能となります。

特長

測定監視している全ての回転機械の振動警報情報を集中的に監視可能

各プラントにあるinfiSYS RV-200が収集している回転機械の振動警報をS-STationに集約し、全ての回転機械の振動状態の常時把握を可能にします。

振動解析データの分散化による効率的で安全性の高いシステムを実現

各プラントの振動データは各infiSYS RV-200のデータベースに分散して保存されているため、大量の振動データを上位システムデータベースに集約するよりもシステム故障時のリスクを低減できます。
必要に応じてS-STationから各プラントのinfiSYS RV-200にアクセスし、いつでも詳細な振動解析と診断が可能です。

各プラントの振動データの比較による異常の早期発見

各プラントに点在する同様の機種の回転機械の振動データをS-STation上で同時に表示し、比較することができるため、より早く異常に気付くことが可能です。

DCSのプロセスデータを表示可能

振動解析の参考となるプロセスデータ(温度や圧力など)が、infiSYS RV-200に取り込まれていない場合でも、OPCサーバ経由でS-STationに表示可能です。

機能概要

アラーム監視機能

アラーム履歴画面

infiSYS RV-200システムからのアラーム状態を表示し、全ての回転機械の振動警報を一元監視できます。
アラーム情報はデータベースに蓄積される他、コメントを追記できます。

トレンド表示機能

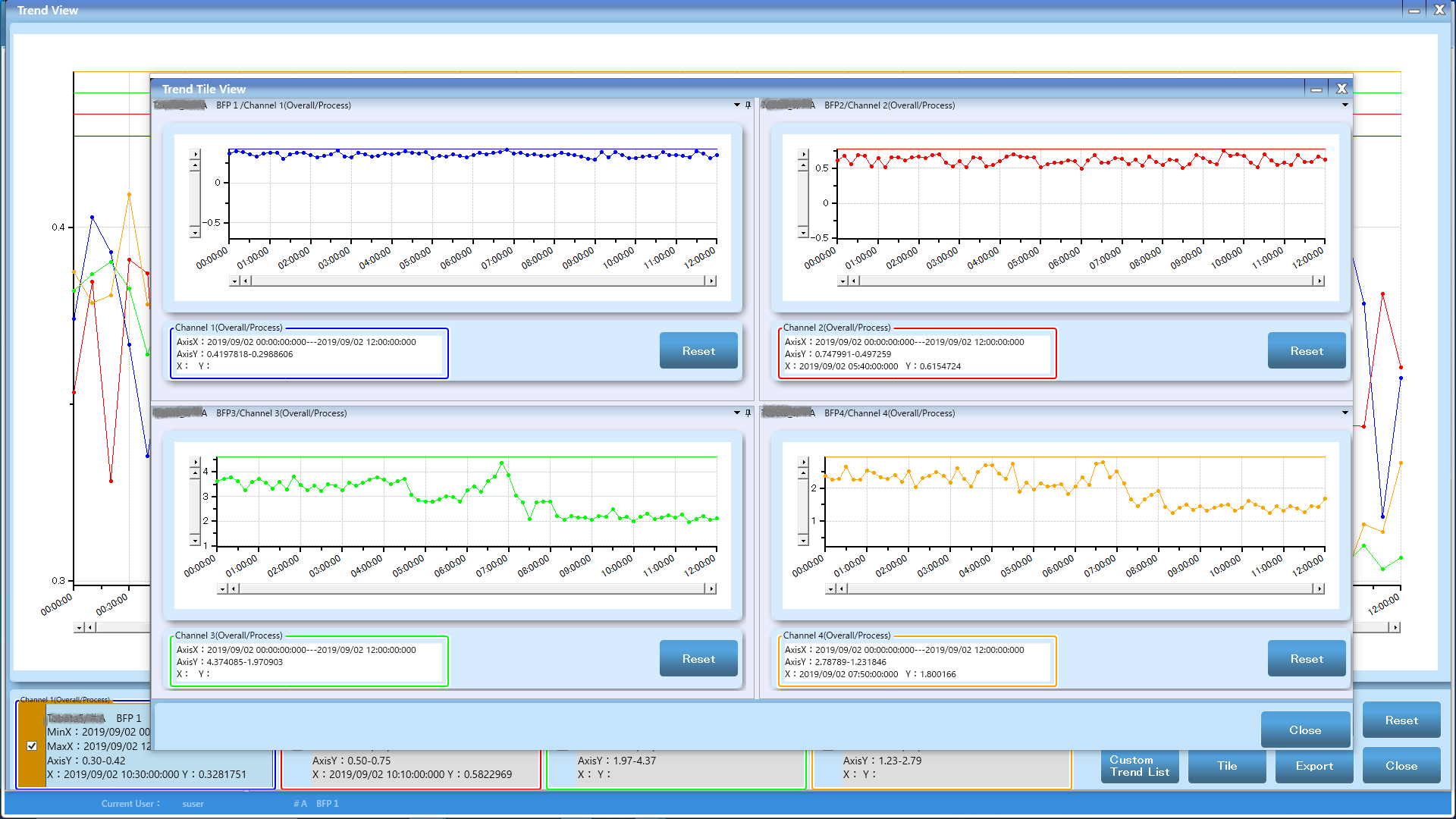

トレンドグラフ画面

複数のinfiSYS RV-200システムの振動データを、トレンドグラフに表示でき、異なる回転機械の状態を比較できます。
または、同じ回転機械で異なる時期の振動データを比較できます。

遠隔操作機能

リモートアクセス画面

離れた場所にあるinfiSYS RV-200システムにリモートアクセスでき、リアルタイムに振動解析および診断機能を遠隔利用できます。*
*NoMachine社のNoMachine Enterprise Desktopを使用。

計測値表示機能

グラフィック画面

infiSYS RV-200システムから得られた振動値やプロセス値、その他のシステムからOPCサーバ経由で受け取ったプロセス値をグラフィック画面*に表示できます。
*グラフィック画面作成ツールS-Editorを使って各画面を作成可能。

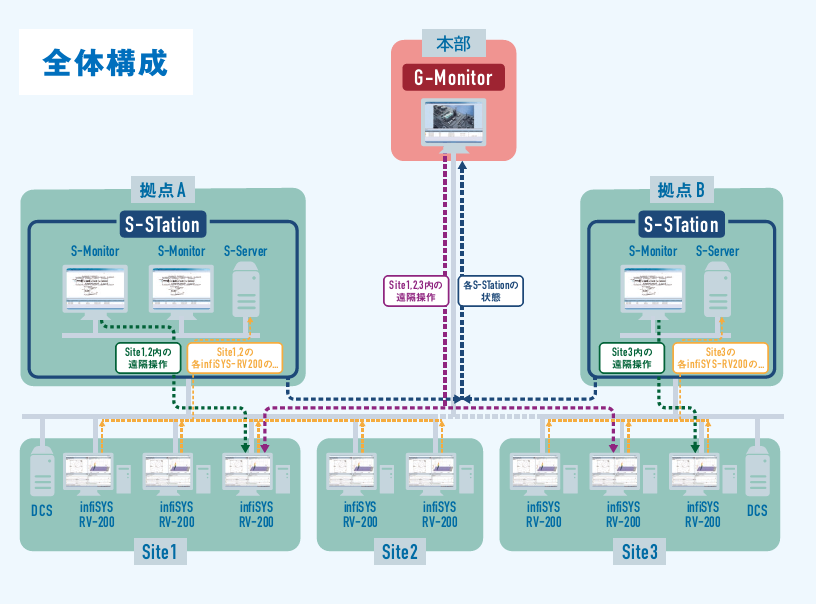

システム構成例

※S-STation(登録第5442145号)、infiSYS(登録第5442144号)は新川電機株式会社の登録商標です。
