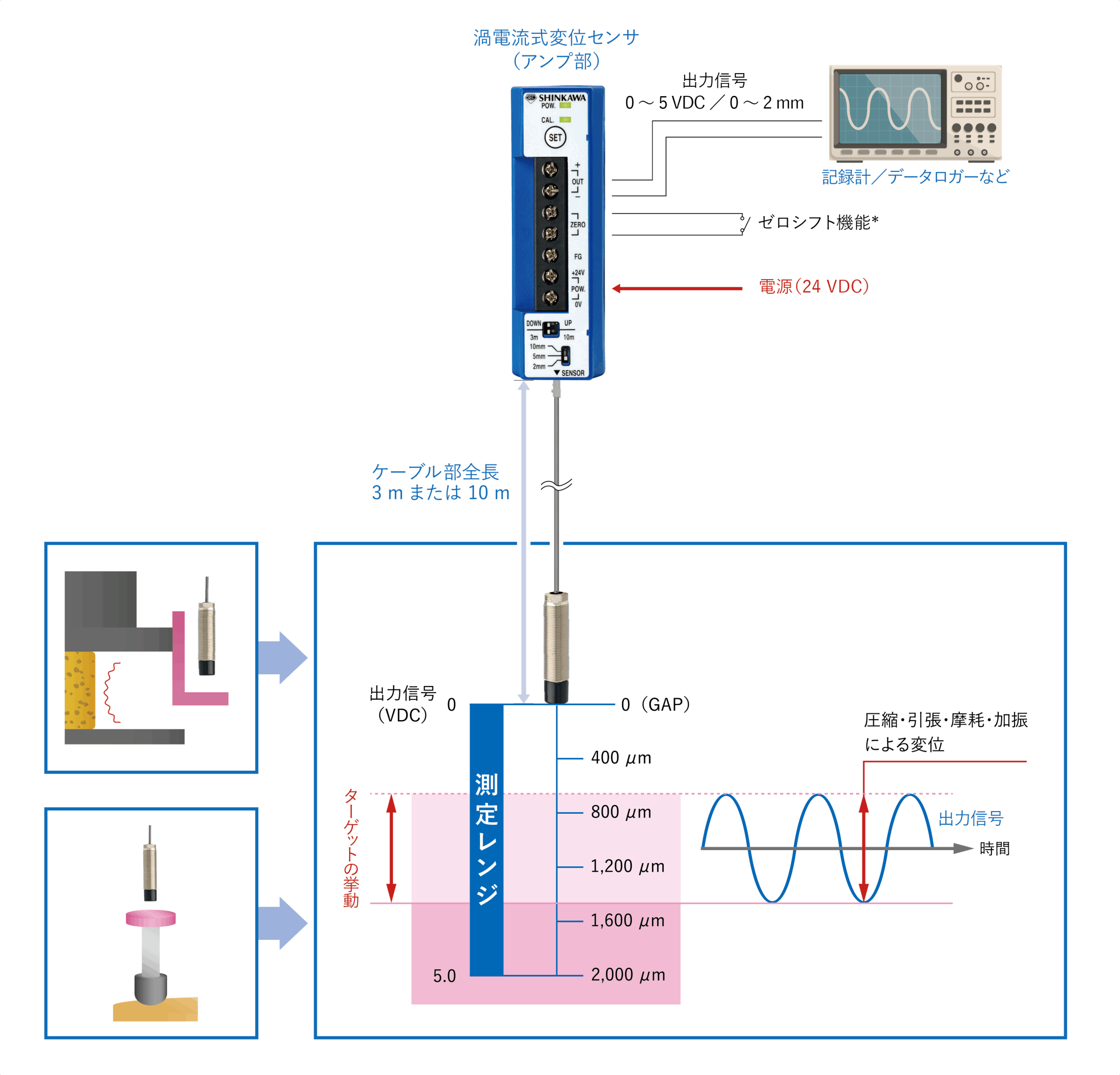

物性試験機（圧縮・疲労・摩耗）の変位測定 ◆ 試験データの精度、分解能を向上 ◆ 動的、過渡現象への応答性を向上 ◆ 試験機の稼働状態監視・記録による試験データの詳細分析と信頼性向上 プラスチック・樹脂製品、繊維から機械・自動車部品、建設・土木材料などの使用条件、環境を想定した圧縮、引張、加振などにより強度、疲労劣化など物性の変化が試験・評価されています。この物性試験機において試験機の作動部が直接、試料（試験片）へ接触・作用する部位のわずかな動き（変位）を渦電流式変位センサで測定することにより変形、特性の過渡現象を精細に捉えることができ、長期間の連続測定にも適しています。 クリックで拡大表示 こんな課題はありませんか？ 周囲温度変化や試験機のフレーム・治具の変形により、正確な変位測定が困難である。 変位センサの分解能や過渡応答性が不足し、試験データの信頼性確保が課題となっている。 周囲温度変化の影響や長時間測定におけるドリフトにより、安定した連続測定の信頼性確保が困難である。 高温・高圧などの過酷環境下において、安定かつ高精度な測定が求められている。 当社の渦電流式変位センサがお客様の課題を解決します。 このページで分かること 渦電流式変位センサの外観 渦電流式変位センサの特長と導入メリット 圧縮、摩耗による変位と渦電流式変位センサの出力（2 mm用センサの場合） 対象物性試験機械例 セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲左：渦電流式非接触変位計（Quick RIVERNEW） ／ ▲右：渦電流式変位センサ（VCシリーズ） 渦電流式変位センサの特長と導入メリット 温度変化や構造変形の影響を受けにくい非接触・μmレベルの高分解能測定を実現。 渦電流式変位センサで高信頼なデータ取得と長期安定計測を可能にします。 非接触測定 センサは非接触のため測定対象に外力を加えることがなく、 静的な圧縮から動的な加速疲労試験まで高い応答性と分解能で連続測定に適した変位センサです。 周波数応答：DC～20 kHz（-3 dB） 高分解能 0.5 μm VC-005C（測定レンジ：0～500 μm） センサ温度特性 試験環境温度変化、周囲の温度変化にも安定した測定ができます。 ±0.015 % of F.S.／℃（典型値：VCシリーズ） また耐極低温、耐高温センサもご相談ください。（低温実績：-253 ℃） 耐高温用変位センサ 600 ℃ ガスケットなどの高温下での圧縮試験に適した連続使用温度600 ℃。（VGシリーズ） 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 圧縮、摩耗による変位と渦電流式変位センサの出力（2 mm用センサの場合）Quick RIVERNEW 渦電流式変位センサの構成例 ▲ターゲットの変位と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） ＊ゼロシフト機能 測定開始位置（原点）で接点をCLOSEすることにより出力電圧を0 VDCにシフトできます。 対象物性試験機械例 圧縮試験機 ／ 引張試験機 ／ 疲労圧縮試験機 ／ 超音波疲労試験機 ／ 強度試験機 ／ 曲げ試験機 ／ 変形試験機 ／ 摩耗試験機 ／ ガスケット高温圧縮試験機 セレクションガイド シリーズ Quick RIVERNEW FA/ラボ用非接触変位計 VCシリーズ 渦電流式非接触 変位・振動計 VGシリーズ 高温用変位計 製品 イメージ 測定レンジ 0 ～ 2,000 μm 0 ～ 5,000 μm 0 ～ 10,000 μm 0 ～ 500 μm 0 ～ 1,000 μm 0 ～ 2,000 μm 0 ～ 4,000 μm 0 ～ 6,000 μm 0 ～ 8,000 μm 0 ～ 10,000 μm 0 ～ 15,000 μm 0 ～ 25,000 μm 0 ～ 2,000 μm 0 ～ 4,000 μm 0 ～ 10,000 μm 0 ～ 15,000 μm 0 ～ 25,000 μm 出力信号 0 ～ 5 VDC 0 ～ 5 VDC 0 ～ 5 VDC 直線性 Typ. ±1.0 % of F.S. （ターゲット材質: S45C、SUS304など） ±0.5 % of F.S.（VC-Mタイプ） ±1.0 % of F.S.（VC-Cタイプ） ±1.0 % of F.S. 周波数応答 （-3 dB） DC ～ 100 Hz DC ～ 1 kHz（VC-Mタイプ） DC ～ 20 kHz（VC-Cタイプ） DC ～ 1 kHz センサ使用温度 -10 ～ +70 ℃ -10 ～ +130 ℃（標準） 低温用センサ: -253 ℃ 高温用センサ: +200 ℃ 0 ～ +600 ℃ センサ温度特性 -0.05 % / ℃（典型値） （0 ～ 2,000 μm レンジ） ±0.015 % / ℃（典型値） ±0.0035 % / ℃（典型値） 特徴 1台のアンプでターゲット材質、測定レンジ、ケーブル長に合わせて簡単に現場キャリブレーションできます。 センサからアンプまでの距離は3 mまたは10 mに調整可能です。 温度特性など安定性に優れています。 センサ取り付け部の制約に応じて最適なセンサ形状への対応が可能です。 世界最高クラスのセンサ使用温度とセンサの温度特性です。 （2022年12月 当社調べ） 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 関連製品Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
