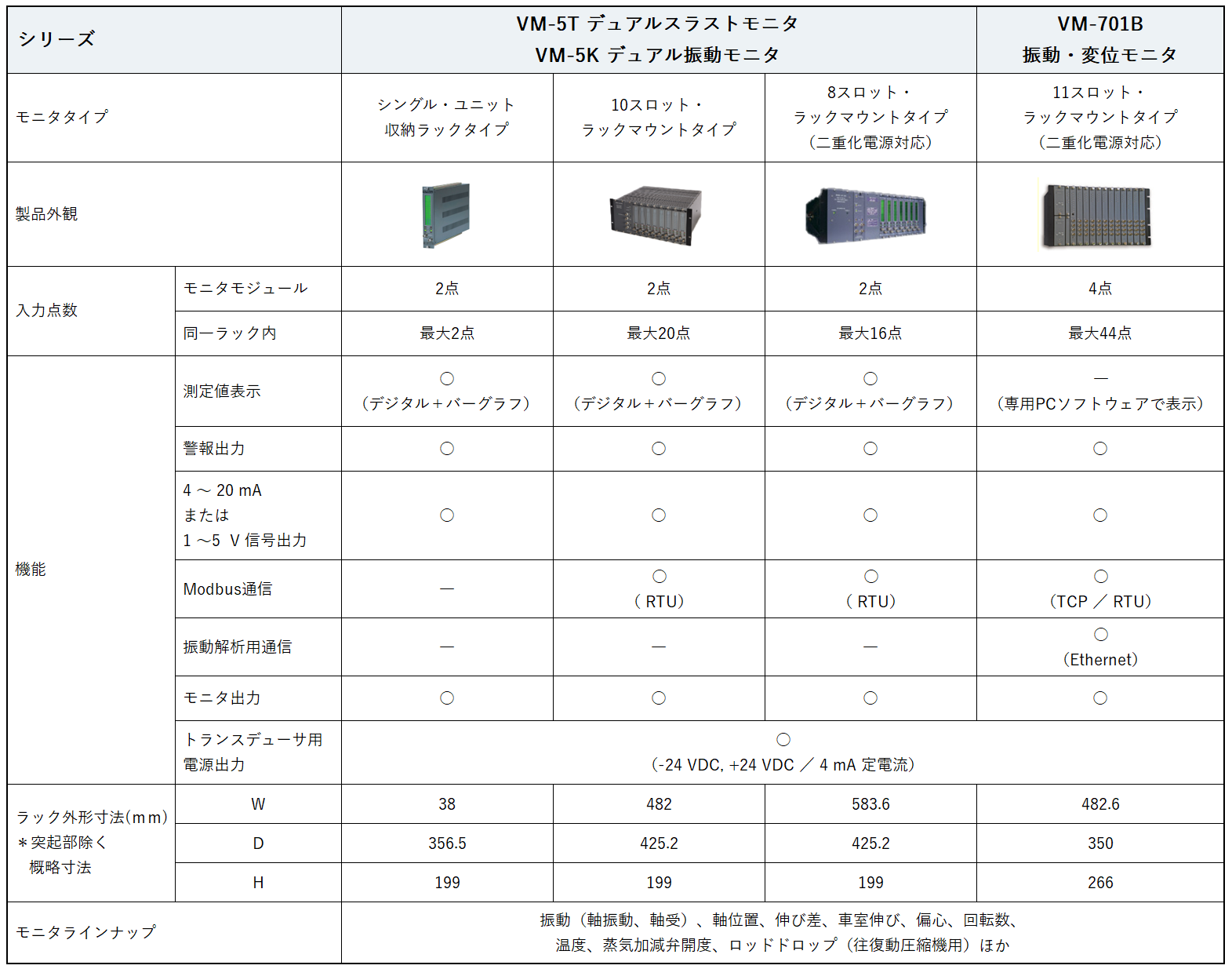

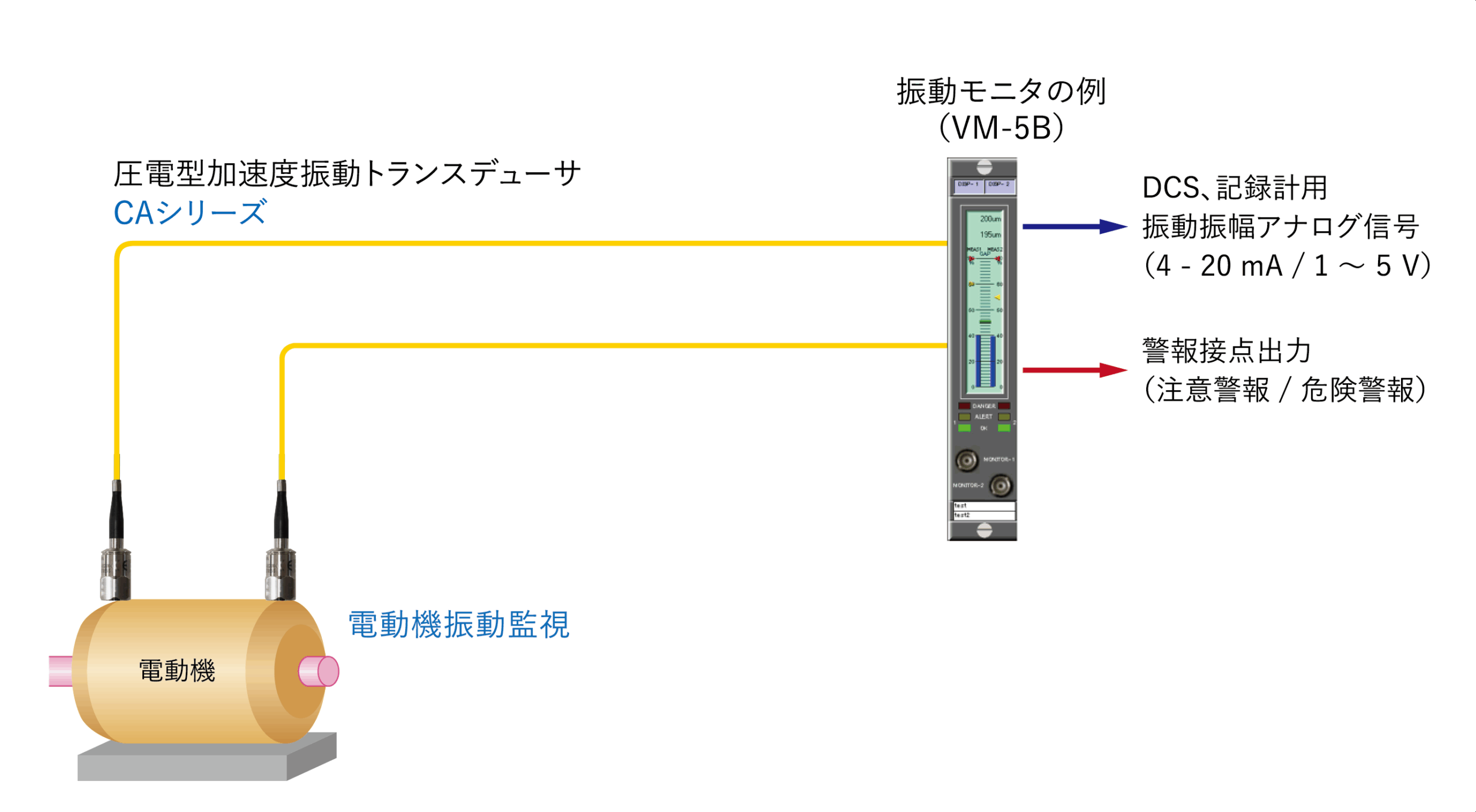

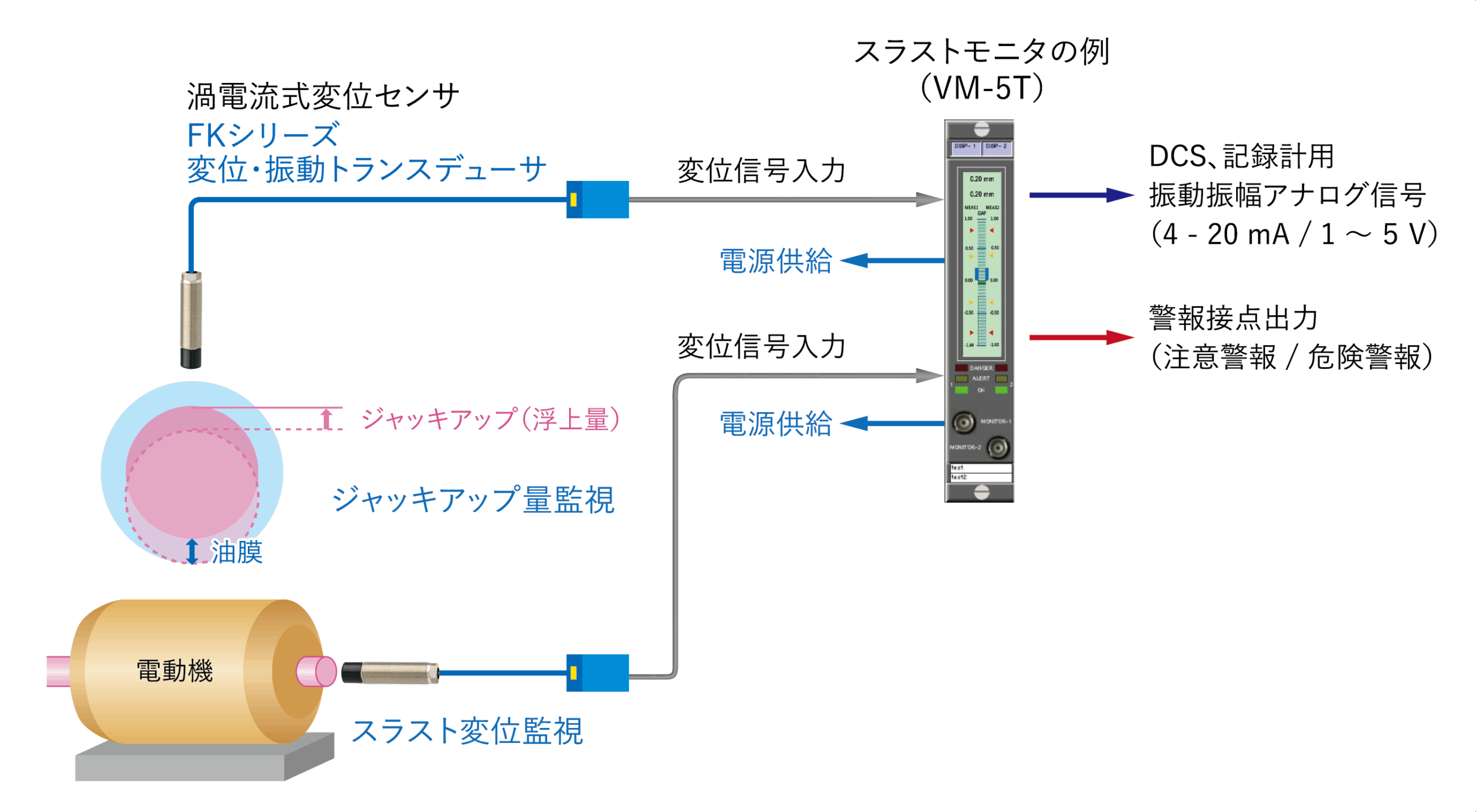

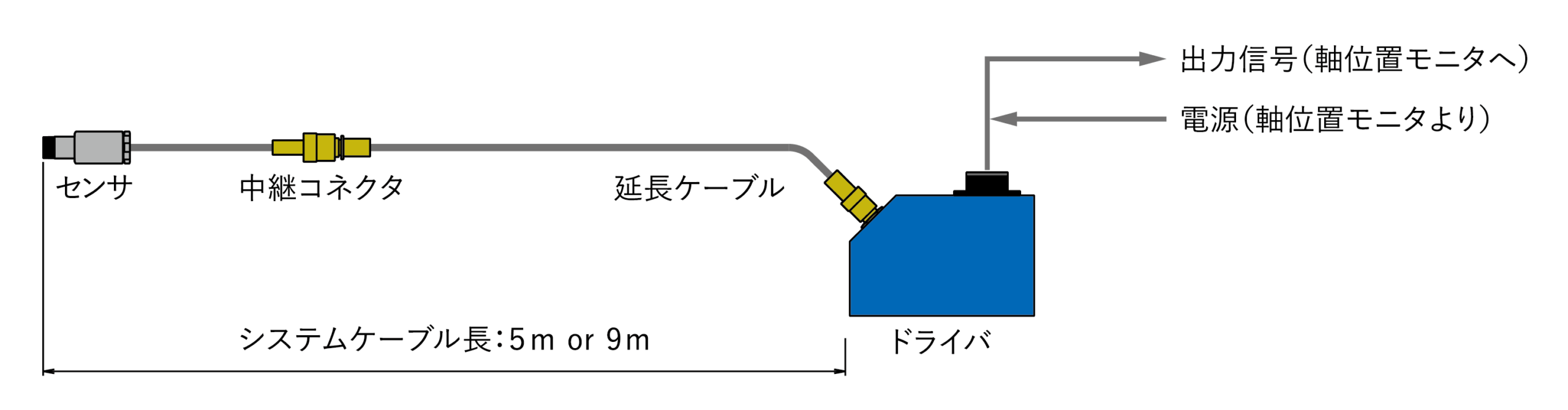

圧延機のロールジャッキアップとスラスト監視 ◆ 圧延機の状態監視と保護 ◆ 点検、調整、メンテナンスの効率化 ◆ 装置の信頼性向上、性能改良 仕上げ圧延機では運転開始前に停止状態で落下保持されているロールをオイルポンプによってジャッキアップし、油膜を形成後、回転を開始します。ロールの浮上確認はオイルポンプの圧力計による油圧の管理とともに渦電流式変位センサによってロールの浮上量が測定されています。また圧延中のロールにはスラスト方向に大きな力が加わり、異常なスラスト移動は板厚への悪影響となるため、ロールの軸方向の位置測定とスラスト軸受の劣化・摩耗状態が監視されます。 クリックで拡大表示 このページで分かること 渦電流式変位センサの外観 渦電流式変位センサの特長と導入メリット 圧延機監視構成例 セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲変位・振動トランスデューサ（FKシリーズ） 渦電流式変位センサの特長と導入メリット 非接触測定 センサには可動部、摺動部による摩耗、劣化がなく信頼性が高く、長寿命です。 耐環境性 センサは原理的に油滴、オイルミストの影響を受けず、機械内部への設置が可能です。 停止状態からターニング、運転中の軸浮上、軸位置を測定 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 圧延機監視構成例 ▲圧延機のロールジャッキアップ監視と電動機スラスト監視 ▲圧延機電動機のベアリング振動監視 セレクションガイドジャッキアップ／スラスト（軸位置）監視用センサ ▲システム構成図 電動機振動監視用加速度トランスデューサ CA-302 加速度振動トランスデューサの仕様 ＊ EX0：TIIS Ex ia ⅡB T3 X, Ex1：TIIS Ex ia ⅡB T4 X, Ex2：TIIS Ex ia ⅡC T3 X, 海外防爆についてはお問い合わせください。 軸位置・振動監視用モニタ クリックで拡大表示 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 関連製品 VCシリーズ渦電流式非接触変位・振動計 Quick RIVERNEWFA/ラボ用非接触変位計 VNDシリーズ高精度タッチロール式厚さ計 VGシリーズ高温用変位計 VI-Cシリーズ工業用変位・振動計 特殊用途センサ CAシリーズ圧電型加速度トランスデューサ CVシリーズ圧電型速度トランスデューサ 関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
