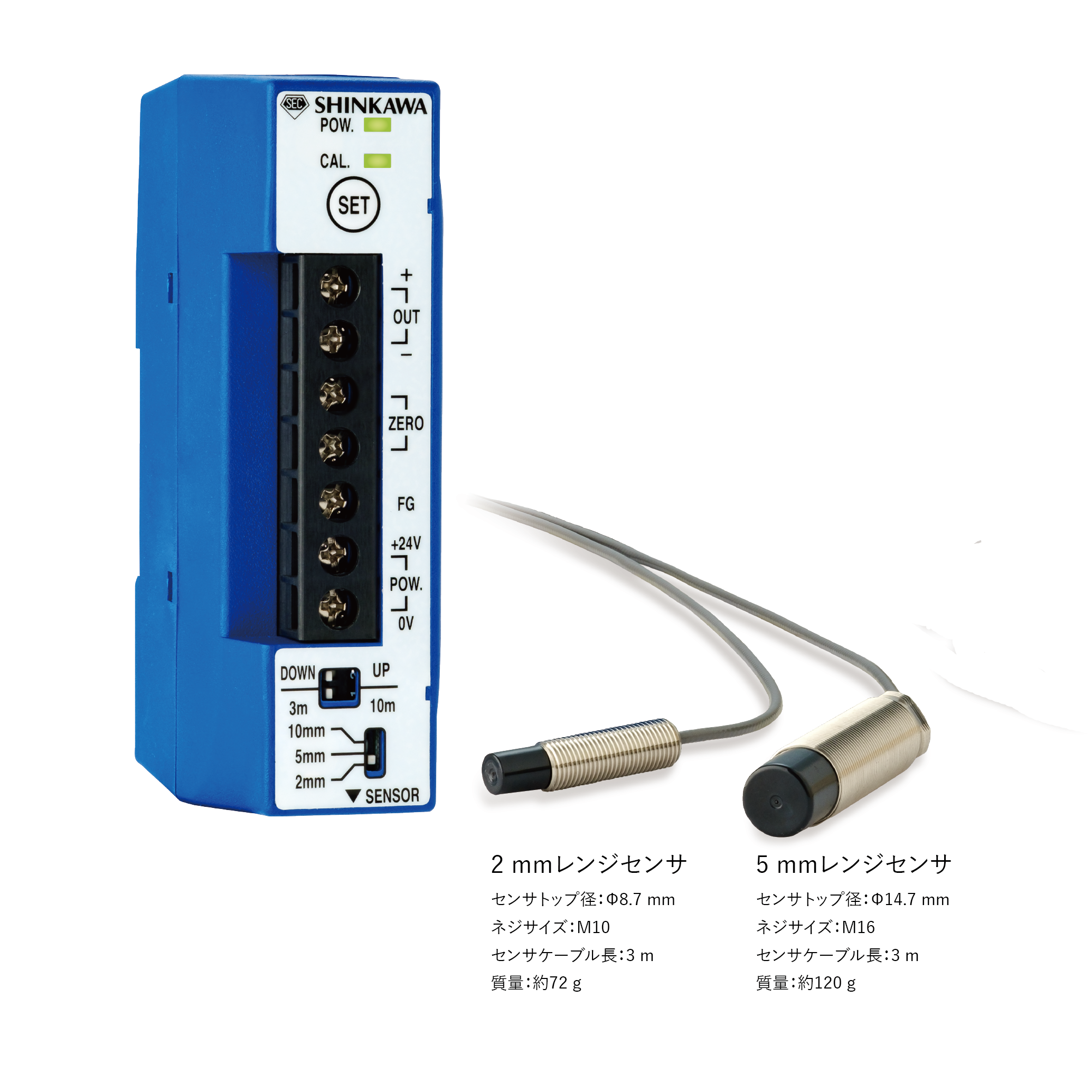

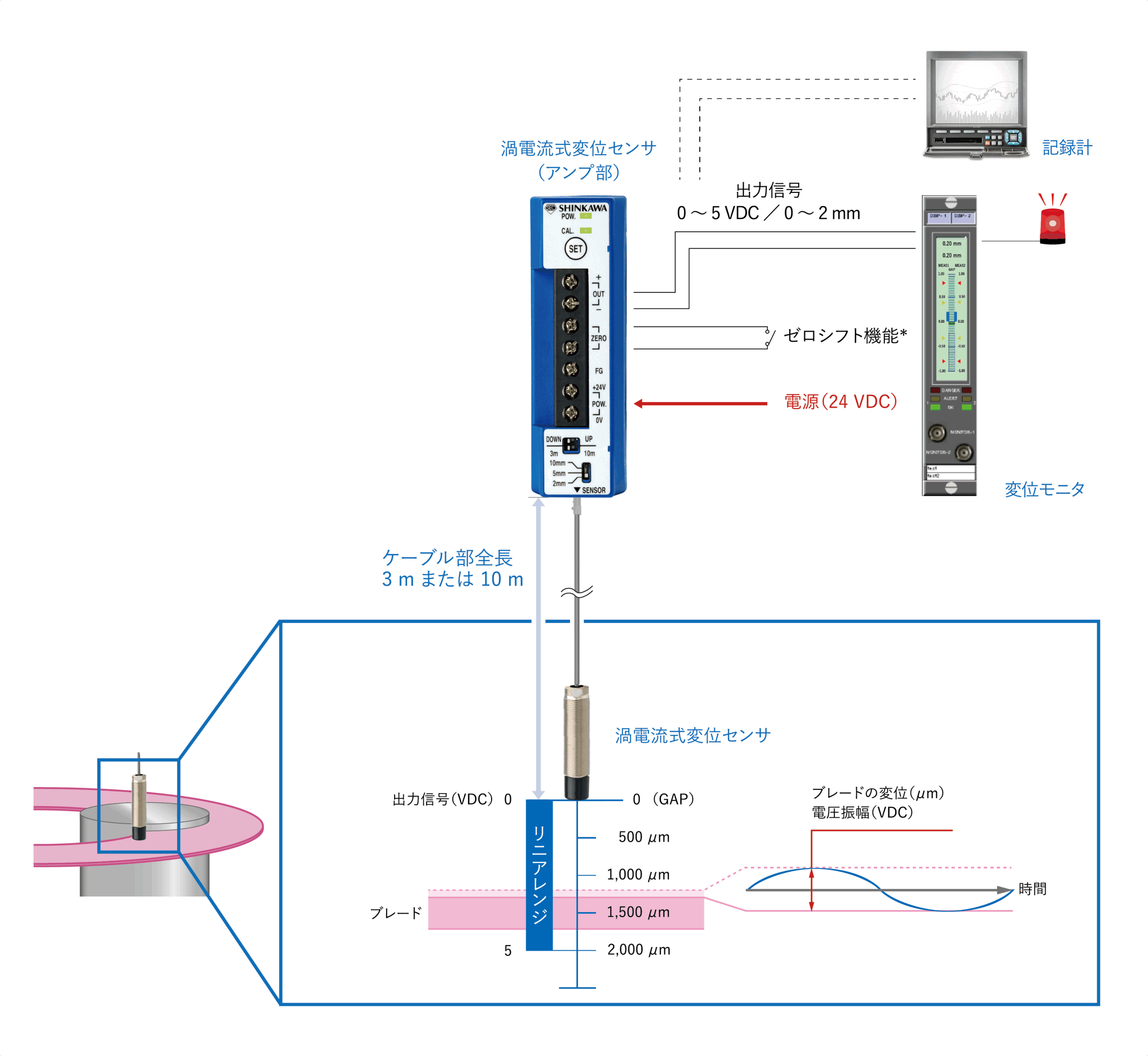

切削機械のブレード変位、そり測定 ◆ 切削加工の品質維持・向上 ◆ ブレードのメンテナンスの最適化 ◆ 切削機械の状態監視と異常兆候検知 ◆ 装置の信頼性向上、性能改良 シリコンウェーハや各種製品・試料の精密切断において切断面の平行度、平坦度の加工精度を維持することが加工ロスの低減、生産効率の向上に繋がります。薄板上にダイヤモンド粉などがコーティングされたブレードは長時間の切削によって目詰まりが進行し、切削面の品質精度に悪影響を及ぼす場合があります。このブレードのわずかな変化（変位・そり）を渦電流式変位センサによって連続測定・監視することにより適切なメンテナンスが行なえ、加工品の高品質維持と生産効率を高めることができます。 渦電流式変位センサの外観 渦電流式変位センサの特長 測定構成例 対象機械例 セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲渦電流式非接触変位計（Quick RIVERNEW） 渦電流式変位センサの特長 非接触高分解能測定 高速で回転するブレードの変位を非接触で高分解能測定します。 耐環境性 切削熱による温度上昇や周囲温度の環境変化にも安定した測定が可能です。 またセンサとブレード間のクーラント、切削油も測定への影響を受けません。 センサ部保護等級 IPX7（Quick RIVERNEW） ゼロシフト機能 接点入力で出力信号を0 VDCにゼロシフト。（Quick RIVERNEW） 切削開始位置（原点）から切削中の変位変化を分かりやすく測定できます。 測定構成例0 ～ 2 mm用センサ使用時 ▲ブレードの変位と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） ＊ゼロシフト機能 切削開始位置（原点）で接点をCLOSEすれば出力電圧を0 VDCにシフトできます。 対象機械例 内周刃切削装置 ／ 外周刃切削装置 ／ バンドソー ／ ワイヤーソー（ディスク変位） セレクションガイド シリーズ Quick RIVERNEW FA/ラボ用非接触変位計 VCシリーズ 渦電流式非接触 変位・振動計 製品 イメージ 測定レンジ 0 ～ 2,000 μm 0 ～ 5,000 μm 0 ～ 10,000 μm 0 ～ 500 μm 0 ～ 1,000 μm 0 ～ 2,000 μm 0 ～ 4,000 μm 0 ～ 6,000 μm 0 ～ 8,000 μm 0 ～ 10,000 μm 0 ～ 15,000 μm 0 ～ 25,000 μm 出力信号 0 ～ 5 VDC 0 ～ 5 VDC 直線性 Typ. ±1.0 % of F.S. （ターゲット材質: S45C、SUS304など） ±0.5 % of F.S.（VC-Mタイプ） ±1.0 % of F.S.（VC-Cタイプ） 周波数応答 （-3 dB） DC ～ 100 Hz DC ～ 1 kHz（VC-Mタイプ） DC ～ 20 kHz（VC-Cタイプ） センサ使用温度 -10 ～ +70 ℃ -10 ～ +130 ℃（標準） 低温用センサ: -253 ℃ 高温用センサ: +200 ℃ 特徴 1台のアンプでターゲット材質、測定レンジ、ケーブル長に合わせて簡単に現場キャリブレーションできます。 センサからアンプまでの距離は3 mまたは10 mに調整可能です。 温度特性など安定性に優れています。 センサ取り付け部の制約に応じて最適なセンサ形状への対応が可能です。 関連製品Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
