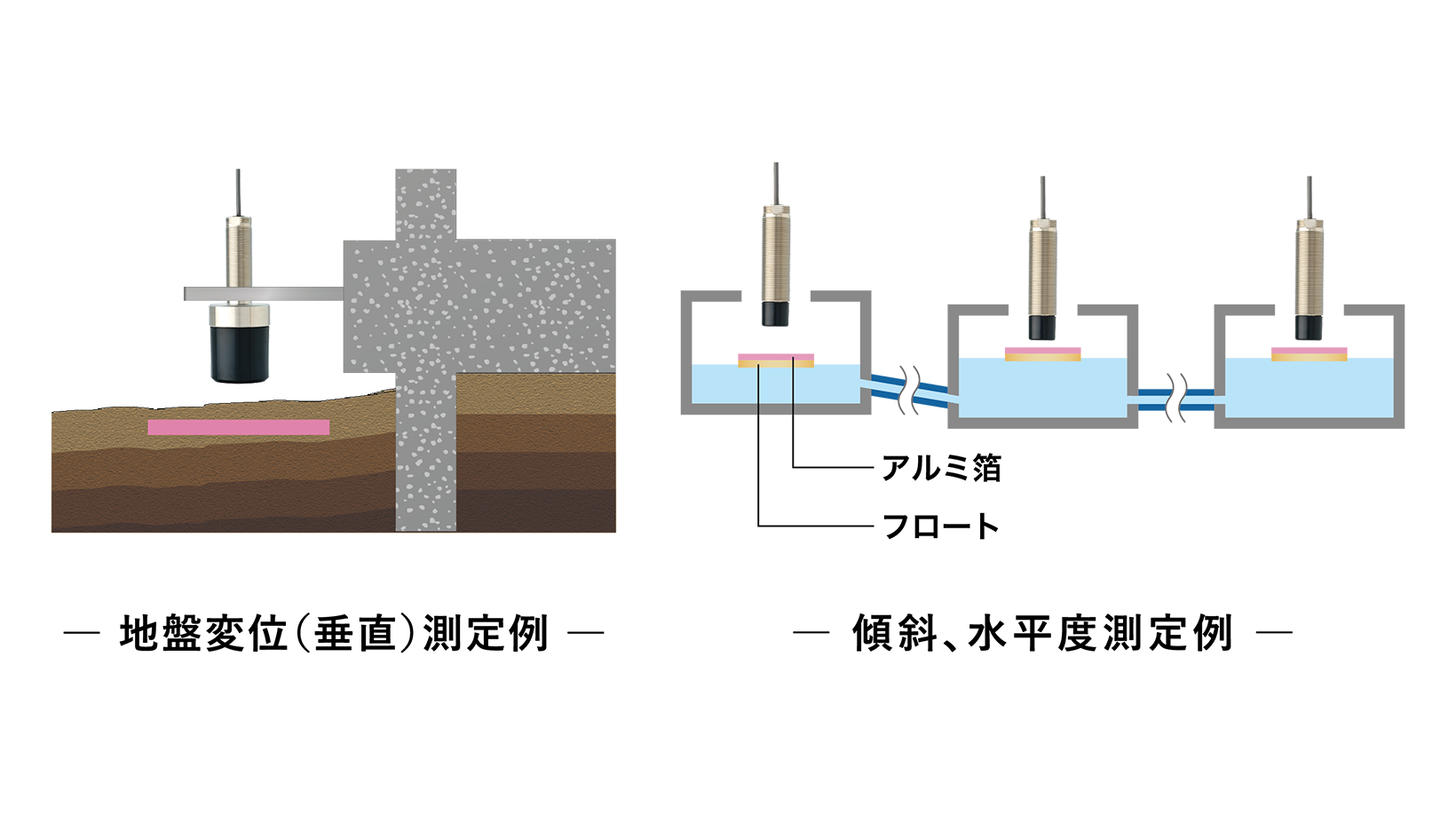

地盤や構造体の変位、沈下、き裂、傾斜などの短期間から長期間の連続計測、監視に適しています。渦電流式変位センサにより地盤中や構造体に設置された金属製ターゲットあるいは離れた複数個所に設置された液体上のフロートの距離（高さ）を高分解能で計測し、地盤の変化や傾斜、水平レベルの変化を常時モニタリング、データ収集を行ないます。

クリックで拡大表示

このページで分かること

渦電流式変位センサの外観

サンプル

▲渦電流式非接触変位計（Quick RIVERNEW）

渦電流式変位センサの特長と導入メリット

  • 非接触高分解能測定
    ターゲットに外力を与えることがなく静的から動的な変位をマイクロメートル（μm）の単位で測定します。
  • 長期安定性
    非接触測定のためセンサ部にはターゲットとの接触や摺動部がなく、耐久性が高く長寿命です。
    また低温から高温への環境変化に対しても安定した長期連続測定が可能です。
    -10 ～ +70 ℃（Quick RIVERNEW）
  • センサ部保護等級
    IPX7 （Quick RIVERNEW）
    センサは水、油、ほこり、植生などの影響を受けません。

導入をご検討中のお客様へ
貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。
どうぞお気軽にお問い合わせください。

お問い合わせ

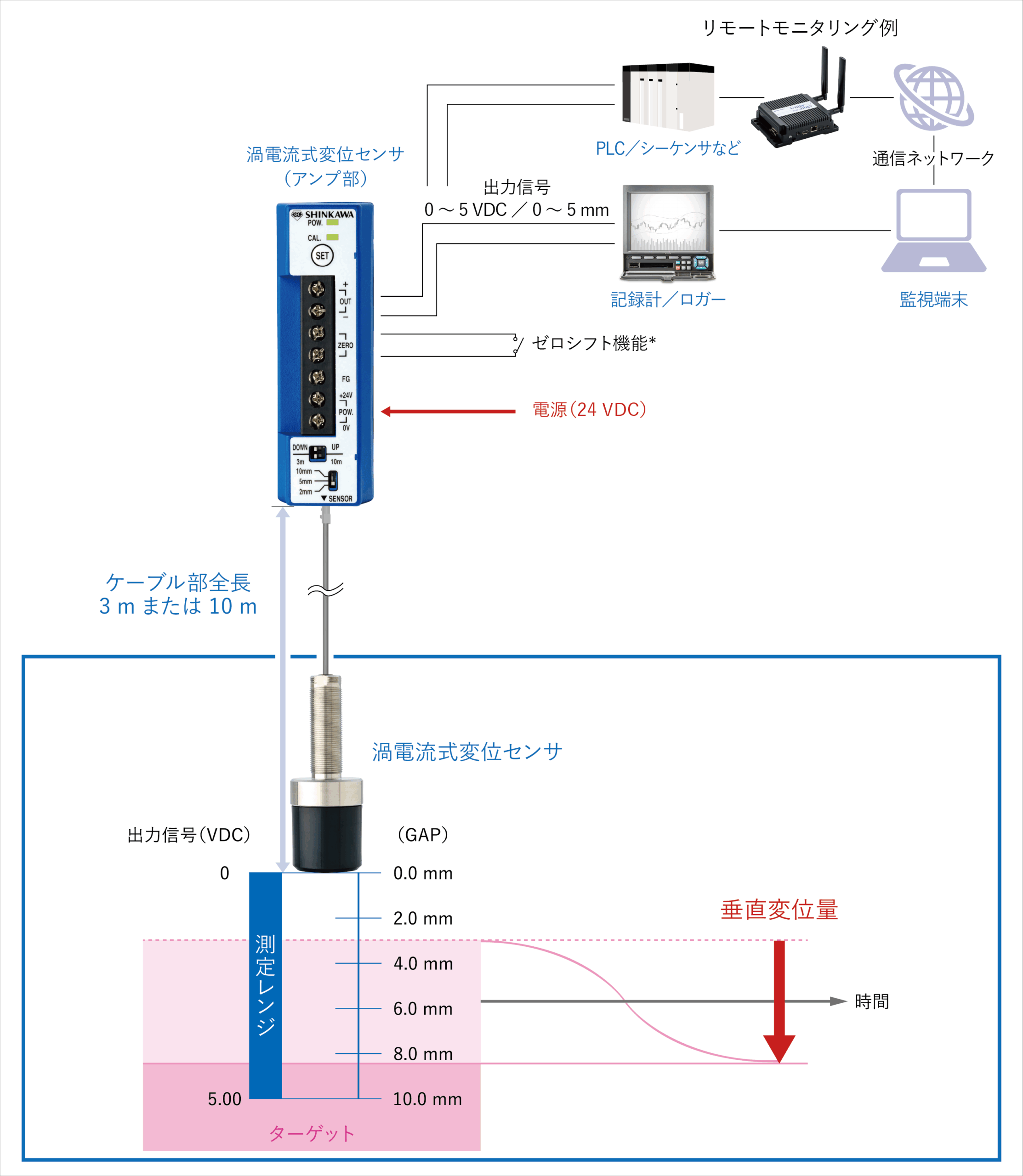

地盤変位の測定・監視構成例

サンプル

▲ターゲットの垂直変位と渦電流式変位センサの出力（ギャップ対出力信号のイメージ）
＊ゼロシフト機能
ギャップ0 mmあるいは基準スキマ（mm）位置で接点をCLOSEすれば出力電圧を0 VDCにシフトできます。
現在のセンサの取り付け位置を基準（0 VDC)とした変化量を分かりやすく測定できる機能です。
サンプル

▲ 左：地盤の変位 ／ 中央：地盤の傾斜・水平度 ／ 右：構造体の変位

セレクションガイド

シリーズ Quick RIVERNEW
FA/ラボ用非接触変位計		 VCシリーズ
渦電流式非接触 変位・振動計
製品
イメージ
測定レンジ 0 ～ 2,000 μm
0 ～ 5,000 μm
0 ～ 10,000 μm		 0 ～ 500 μm
0 ～ 1,000 μm
0 ～ 2,000 μm
0 ～ 4,000 μm
0 ～ 6,000 μm
0 ～ 8,000 μm
0 ～ 10,000 μm
0 ～ 15,000 μm
0 ～ 25,000 μm
出力信号 0 ～ 5 VDC 0 ～ 5 VDC
直線性 Typ. ±1.0 % of F.S.
（ターゲット材質: S45C、SUS304など）		 ±0.5 % of F.S.（VC-Mタイプ）
±1.0 % of F.S.（VC-Cタイプ）
周波数応答
（-3 dB）		 DC ～ 100 Hz DC ～ 1 kHz（VC-Mタイプ）
DC ～ 20 kHz（VC-Cタイプ）
センサ使用温度 -10 ～ +70 ℃ -10 ～ +130 ℃（標準）
低温用センサ: -253 ℃
高温用センサ: +200 ℃
特徴
  • 1台のアンプでターゲット材質、測定レンジ、ケーブル長に合わせて簡単に現場キャリブレーションできます。
  • センサからアンプまでの距離は3 mまたは10 mに調整可能です。
  • 温度特性など安定性に優れています。
  • センサ取り付け部の制約に応じて最適なセンサ形状への対応が可能です。
