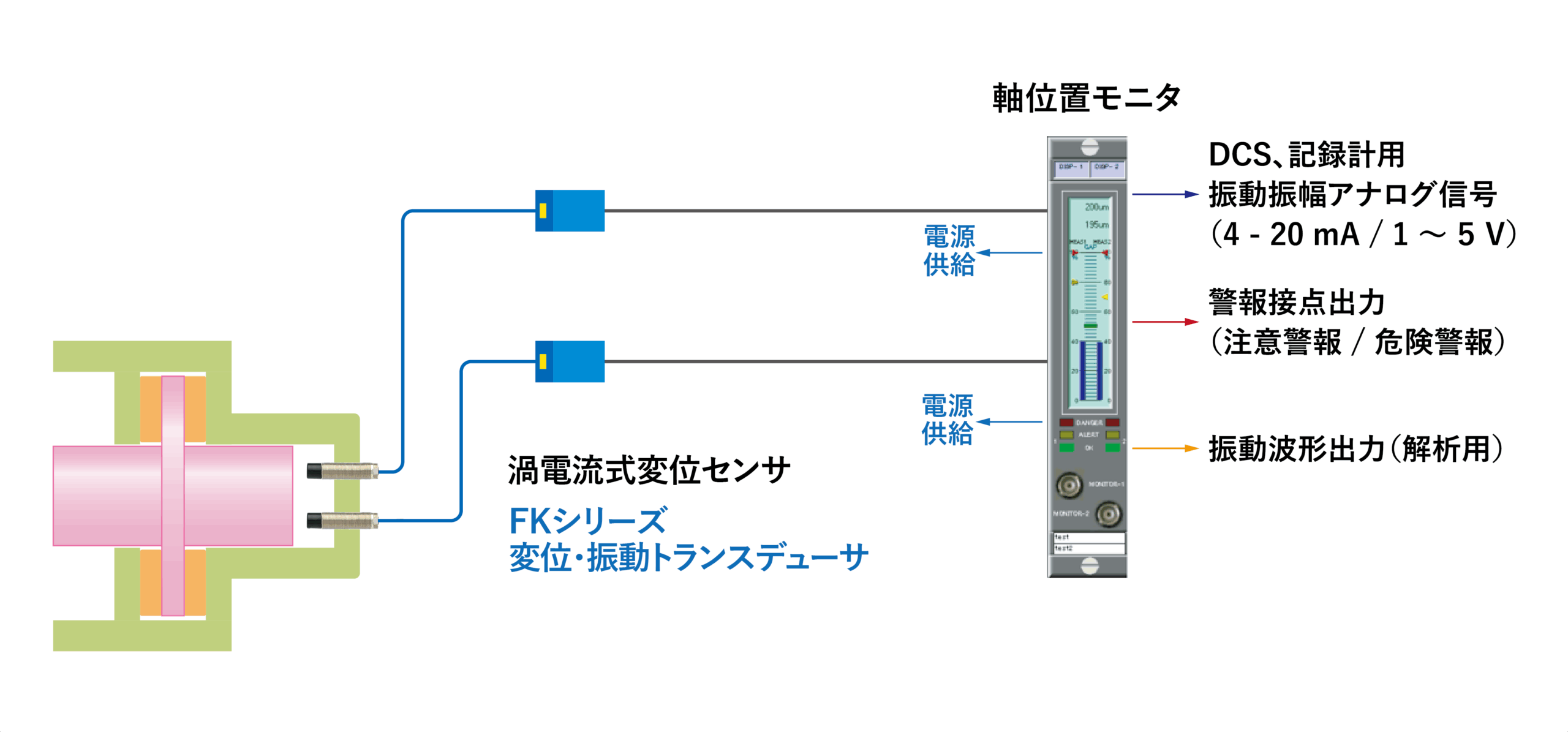

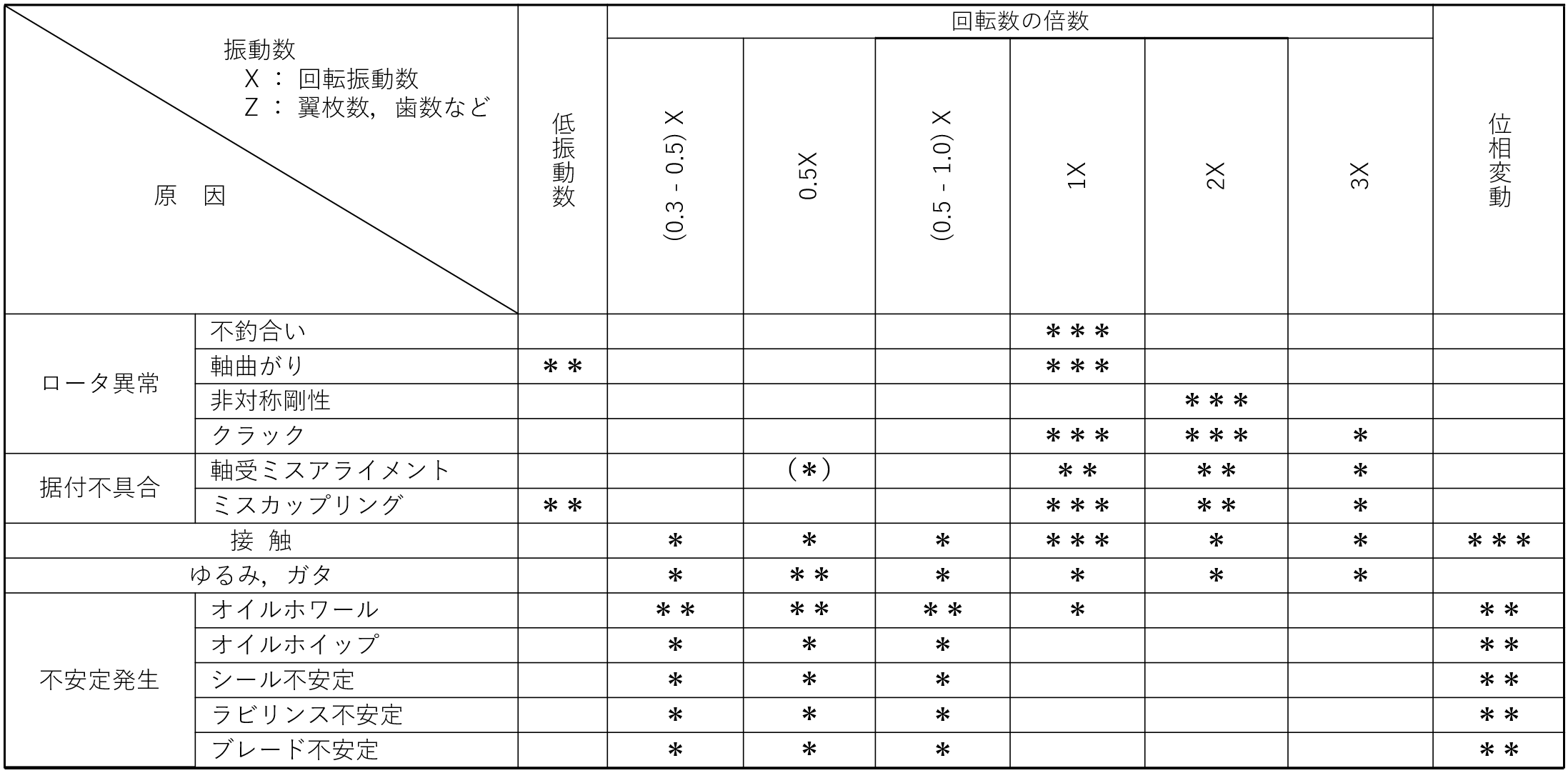

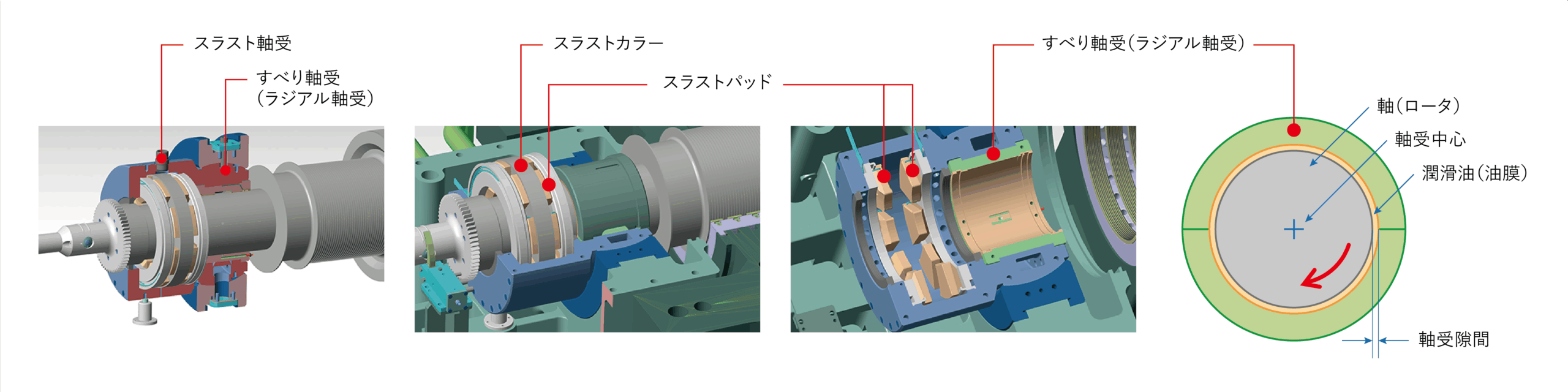

大型ポンプ、ブロワの軸振動・軸位置監視 ◆ 状態基準による安定、安全運転 ◆ 試運転時など、精密振動データを測定 ◆ 状態監視と振動解析による確実で効果的なメンテナンスを支援 ◆ 過大振動など重大トラブルから機械保護 ◆ 当社振動技術者*による振動診断サービス *ISO 18436-2 準拠 河川排水ポンプ場、水処理施設において重要な設備である多くの大型ポンプ（竪型、横型）、ブロワなどではすべり軸受、あるいは流体軸受で支えられています。これらの回転機では外部からの軸受部の振動計測とともに渦電流式変位センサにより直接、回転軸（ロータ）の軸振動、振れ回りを測定し、不釣合い（アンバランス）、ミスアライメント、インペラ、ファンなどの状態把握がポンプの安全・安定運転を行なう上で有効な監視パラメータとなります。またスラスト荷重による軸移動量とスラスト軸受の状態監視にも渦電流式変位センサが用いられています。 クリックで拡大表示 こんな課題はありませんか？ 設備の老朽化による故障リスクが増大しており、点検・維持管理の負担が大きい。 連続運転・高負荷運転および頻繁な起動・停止により軸受や芯ずれなどの劣化が進み、能力低下や故障が発生しやすい。 非常時における重要インフラ設備として安定稼働を維持するための信頼性要求が高まっている。 ポンプの振動問題に対する技術者が減少しており、監視・診断技術、保全技能の維持と向上が課題となっている。 当社の渦電流式変位センサがお客様の課題を解決します。 このページで分かること 渦電流式変位センサの外観 渦電流式変位センサの特長と導入メリット 軸振動・軸位置監視の構成例 渦電流式変位センサの取り付け例（軸振動） ポンプの欠陥に適した測定パラメータの例 振動因果マトリックス セレクションガイド 関連製品／サービス 関連コラム 渦電流式変位センサの外観 ▲変位・振動トランスデューサ（FKシリーズ） 渦電流式変位センサの特長と導入メリットポンプ・ブロワの故障原因となる軸ぶれや変位をμmレベルで監視し、異常の兆候を早期に把握。 渦電流式変位センサで保全の高度化と設備寿命の延長に貢献します。 非接触測定で長寿命、長期安定性が高い 軸の静止状態から高速回転時まで、全帯域の動的変位測定が可能 センサの耐環境性が高い オイル、オイルミストの飛散や非導電性の物質の充満する環境下でも測定への影響を受けない 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 軸振動・軸位置監視の構成例すべり軸受（ラジアル軸受）とスラスト軸受 ▲すべり軸受とスラスト軸受 ／ ▲スラスト軸受（スラストカラーとスラストパッド ／ ▲スラスト軸受（スラストパッド）とすべり軸受 ／ ▲すべり軸受けの断面イメージ 軸振動監視の構成例 ▲X-Y方向の軸振動監視例 ▲軸振動と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） 軸位置監視の構成例 ▲軸位置監視例（2重化） 渦電流式変位センサの取り付け例（軸振動）エクスターナル・マウントキットインターナル・マウントキットポンプの欠陥に適した測定パラメータの例ISO 17359規格 Table B.6―Example of pump faults matched to measurement parameters and techniques より 表 ポンプの欠陥に適した測定パラメータの例 振動因果マトリックス「潤滑経済 臨時増刊号 基礎から学ぶ 大型回転機械の状態監視と診断 」（潤滑通信社 2016年）より抜粋 クリックで拡大表示 セレクションガイド軸振動・軸位置監視用センサ ▲システム構成図 軸振動・軸位置監視用モニタ クリックで拡大表示 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 関連製品／サービス FKシリーズ非接触変位・振動トランスデューサ VM-7シリーズ大型回転機械状態監視モニタ VM-5シリーズ回転機械状態監視モニタ VM-25シリーズ小型状態監視モニタ infiSYS RV-200振動解析・診断システム Kenjinポータブル振動解析・診断システム infiSYS V-Assist 遠隔振動状態監視サービス 振動診断サービス 関連コラム▼ 回転機械の振動と状態監視 回転機械の振動と状態監視（その1） 回転機械の振動と状態監視（その2） 回転機械の振動と状態監視（その3） 回転機械の振動と状態監視（その4） ▼ 回転機械の状態監視 回転機械の状態監視 vol.1 大型回転機械の状態監視とAPI規格 回転機械の状態監視 vol.2 渦電流式変位センサの原理 ▼ 軸振動センサの取付け 軸振動センサの取付け ～ ISO規格及びAPI規格による規定 ▼ 状態監視モニタ 状態監視モニタ vol.1 ～ 振動モニタの働き ～ 状態監視モニタ vol.2 ～ 振動モニタの種類 ～ 状態監視モニタ vol.3 ～ スラストモニタの動き ～
