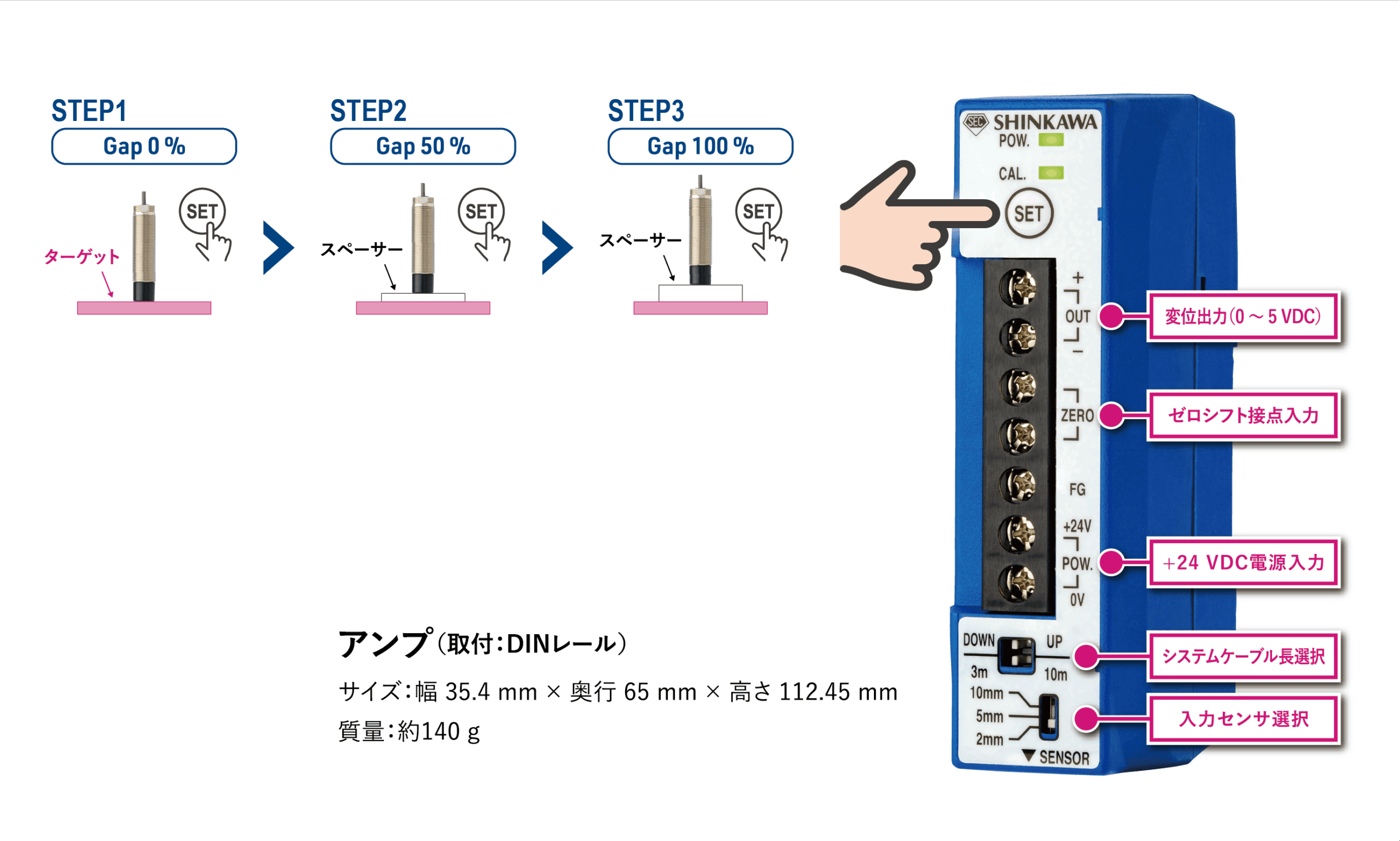

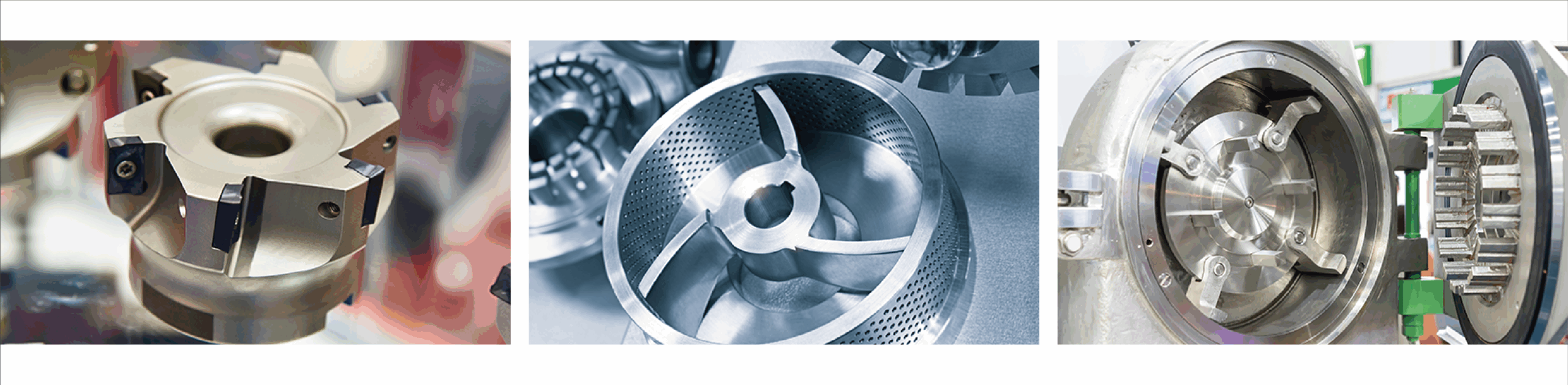

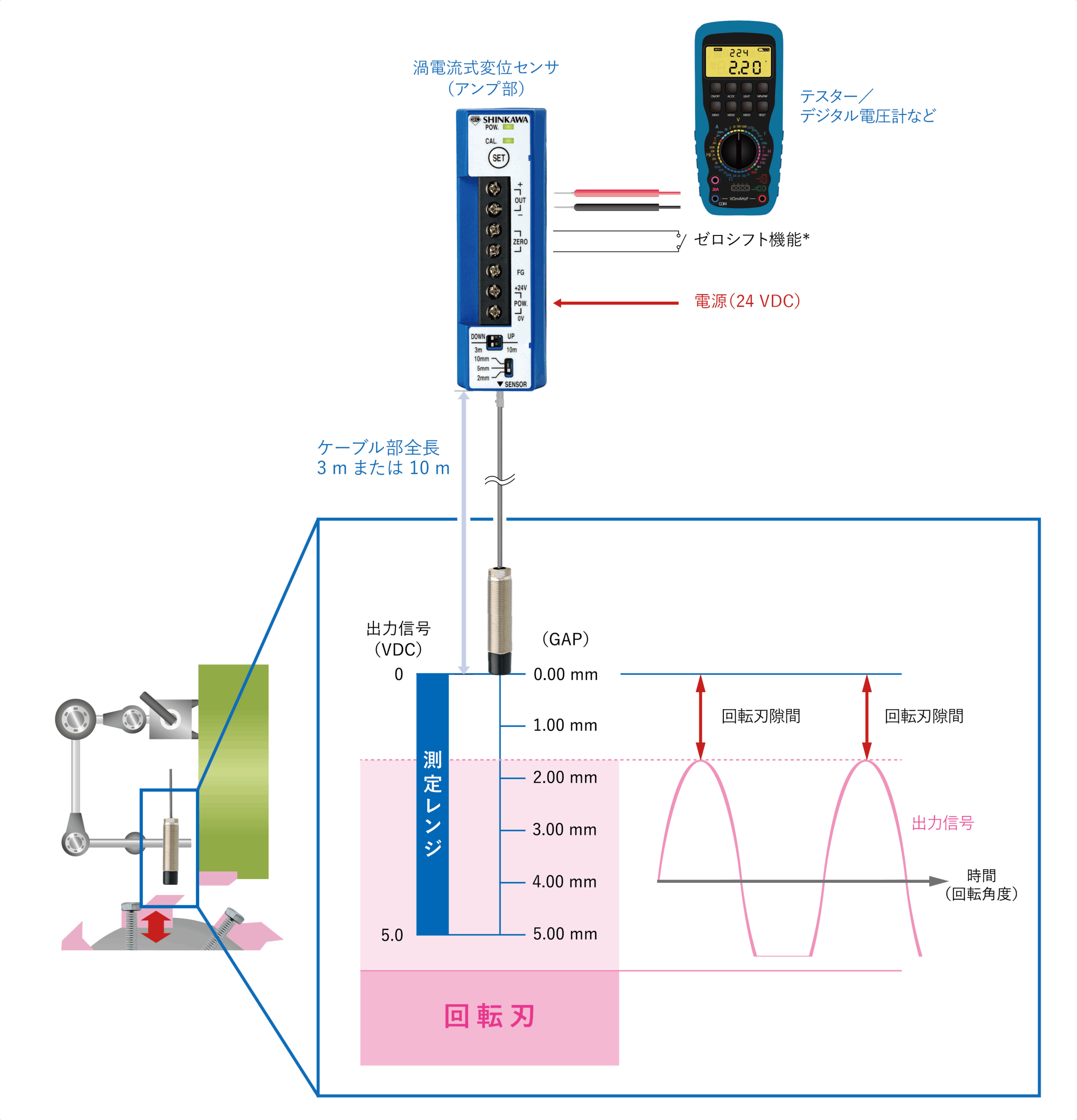

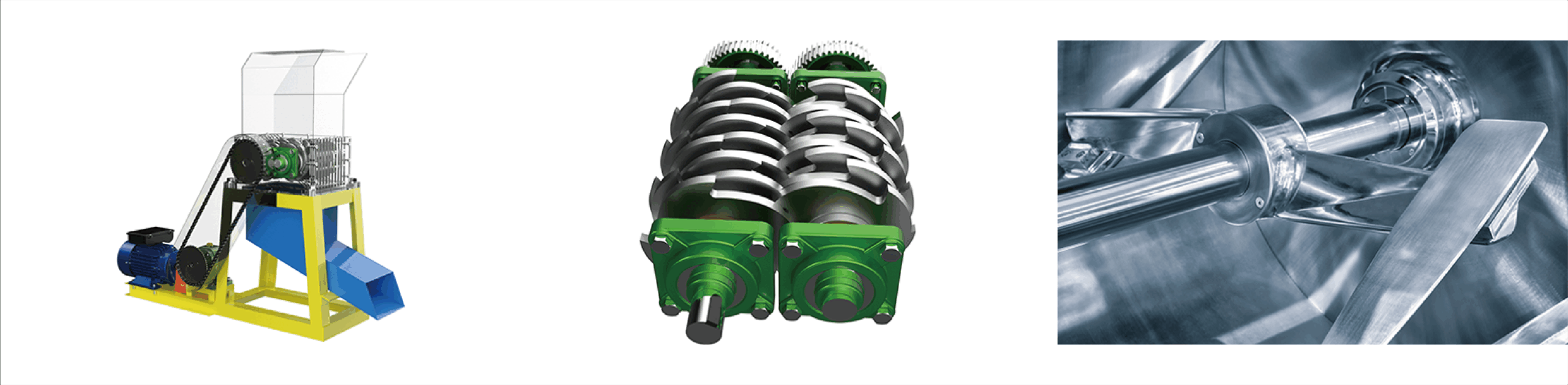

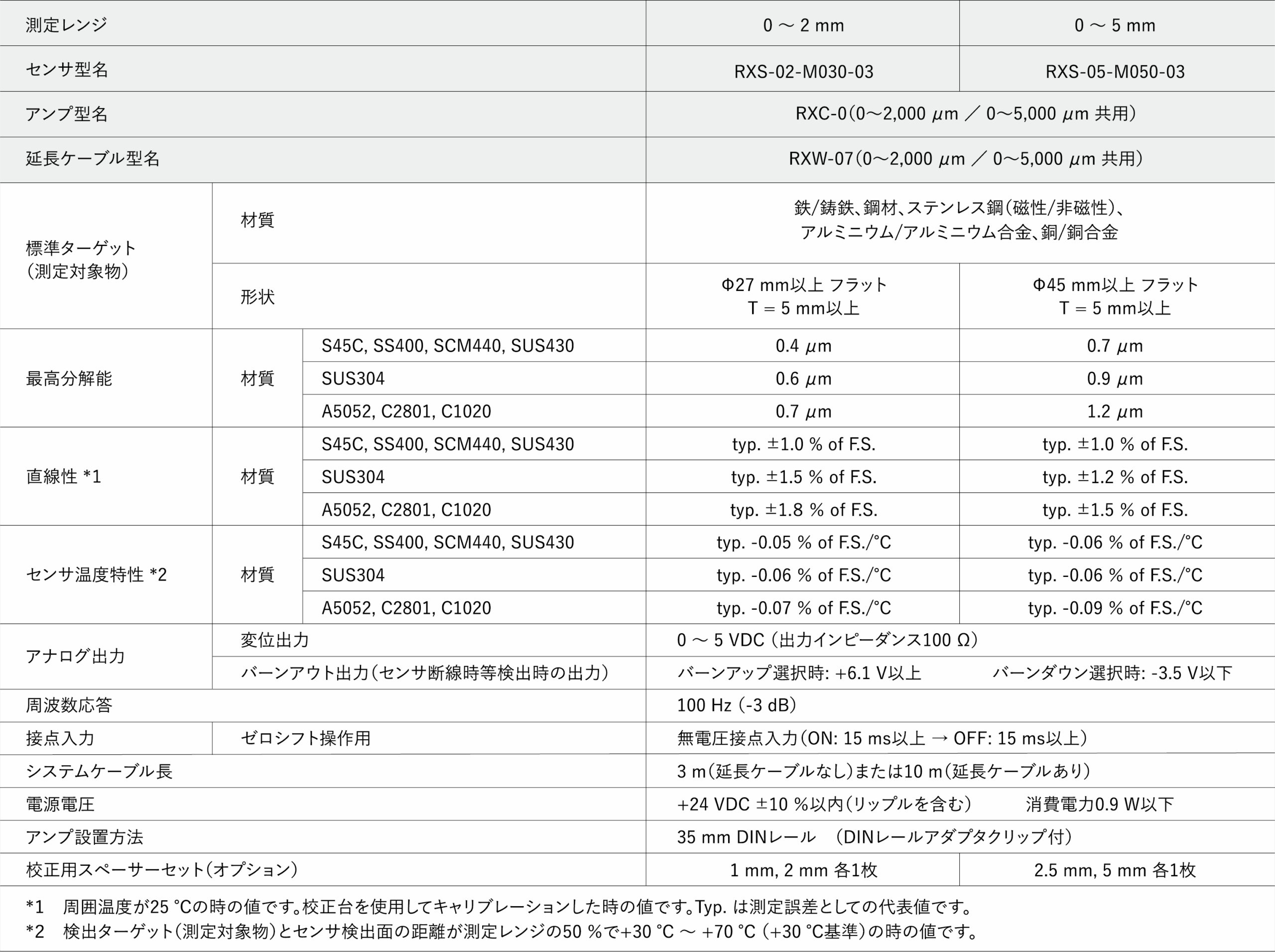

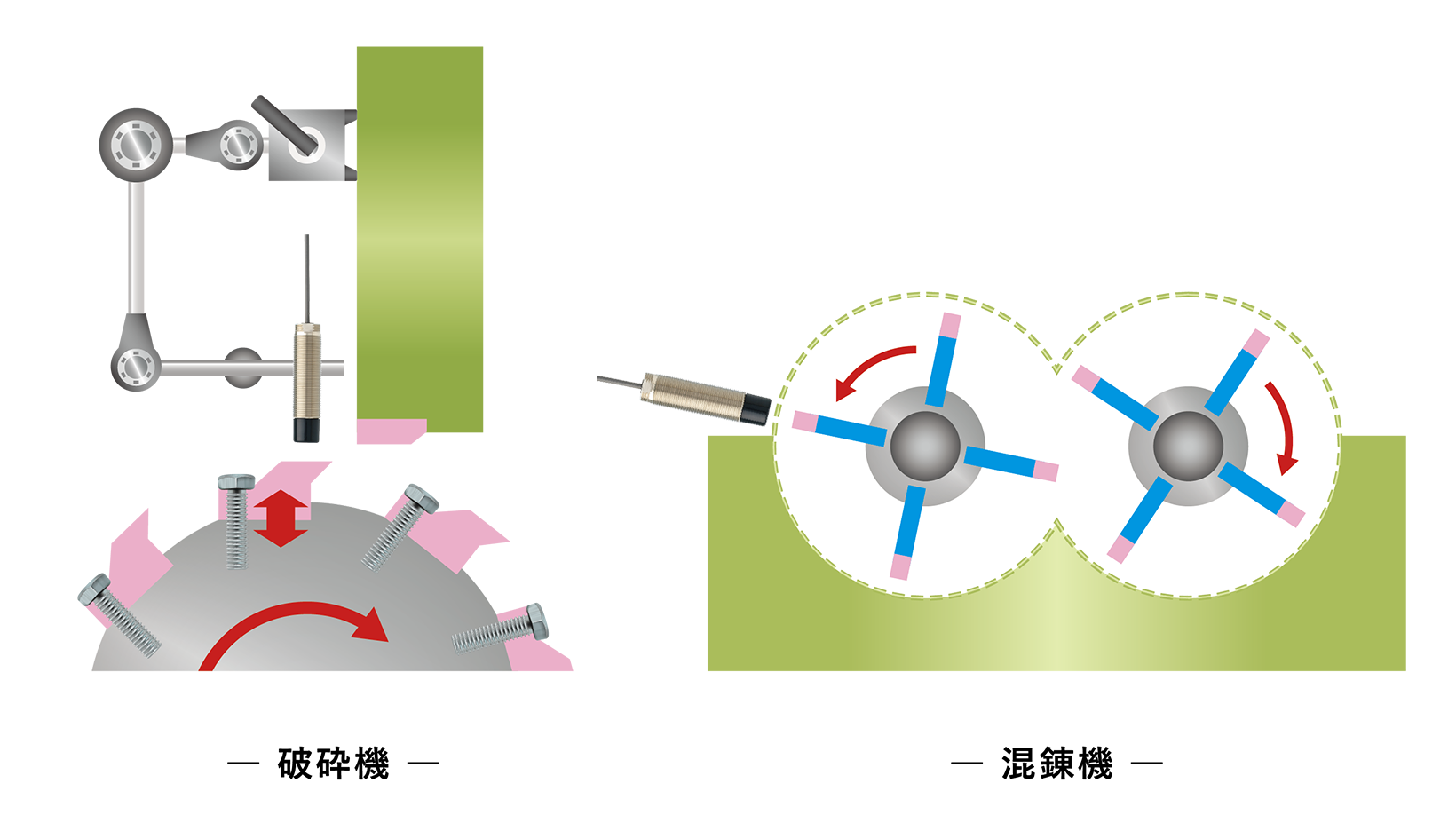

破砕機・混錬機の回転刃隙間測定の効率化 ◆ 隙間測定・調整の効率化 ◆ 組立て・点検・メンテナンスの効率化 ◆ 作業安全性の向上 ◆ 装置の性能改良・開発試験 プラスチック、樹脂、ゴム製品の製造工程において原料の均一化のため練り、混合、潰しを行なう混錬機、あるいは原料を細かく砕く粉砕機、ミルなどが使用されています。回転刃やロータ羽根は、過酷な荷重条件での長期使用により摩耗が発生し固定刃、チャンバーとの隙間が大きくなり、効率低下と生産の品質にも影響を及ぼす場合があります。このような回転刃の摩耗進行によるトラブルを防止するため、定期的な保守時において隙間ゲージなどによって手作業で行われている隙間測定あるいは回転刃の交換時の隙間調整に渦電流式変位センサによる計測を加えることで測定・確認作業の効率化と作業安全が図れます。 渦電流式変位センサの外観 特長 測定構成例 対象機械例 現場で簡単キャリブレーション セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲渦電流式非接触変位計（Quick RIVERNEW） 特長 非接触測定 センサ部は軽量・小型でマグネットスタンドなどで簡単に設置でき、再現性の高い隙間測定が行なえます。 耐環境性 回転刃に水分、油分あるいは多少の汚れなど非導電体が付着していても原理的に測定への影響はありません。 センサ部保護等級 IPX7（Quick RIVERNEW） テスターなどで手元で隙間を直読 （例：ギャップ0 ～ 5 mmに対して出力信号0 ～ 5 VDCに調整時） 実際のターゲット（回転刃）に対し簡単キャリブレーション （ギャップ 0 %、50 %、100 %の3STEP調整） 測定構成例0 ～ 5 mmセンサ使用時 ▲回転刃との隙間と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） お願い 1.信頼性のより高い測定のため、渦電流式変位センサのキャリブレーションは、実際の回転刃において行なってください。 2.渦電流式変位センサの出力は、隙間ゲージによる実測値との相対的な隙間測定値としてご利用ください。 ＊ゼロシフト機能 ギャップ0 mmあるいは基準スキマ（mm）位置で接点をCLOSEすれば出力電圧を0 VDCにシフトできます。 対象機械例 混錬機（ロータリーミキサー） ／ カッターミル ／ 粉砕機 ／ 破砕機 ／ ロータリーカッター 現場で簡単キャリブレーションお客様ご自身で簡単にキャリブレーションできます。 キャリブレーションは附属（オプション）の高精度スペーサ2枚だけで簡単に行なえます。 固定刃の種類、形状、材質が異なっても現場で実際の固定刃を使用してキャリブレーションができます。 レンジの異なるセンサへの交換、キャリブレーションができます。 延長ケーブル（7 m)を利用すればセンサからアンプまでのシステムケーブル長を最大10 mまで延長できます。 セレクションガイド（推奨製品） 記載の使用は予告なく変更することがありますので最新の情報は弊社までお問い合わせください。 関連製品Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
