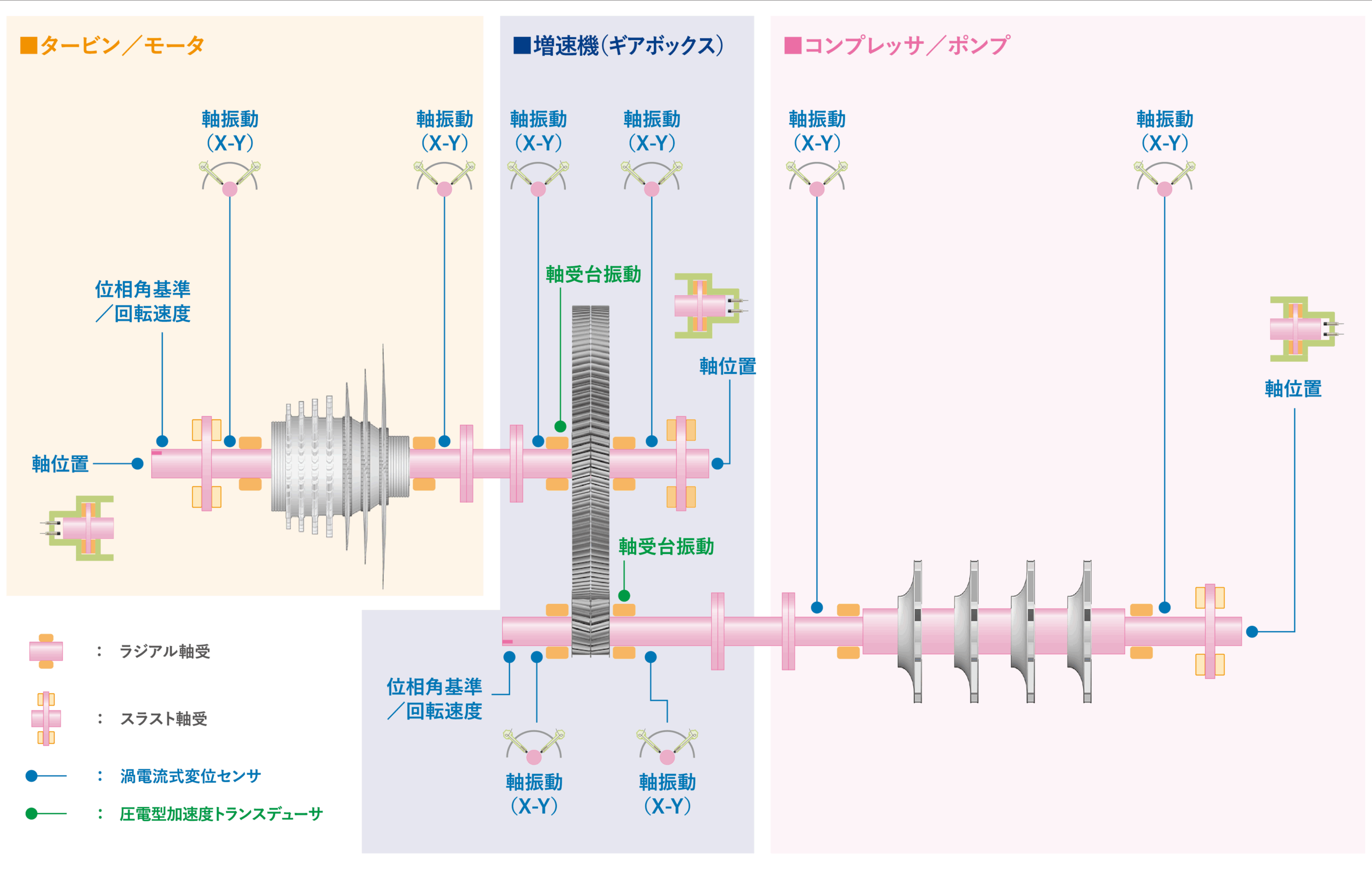

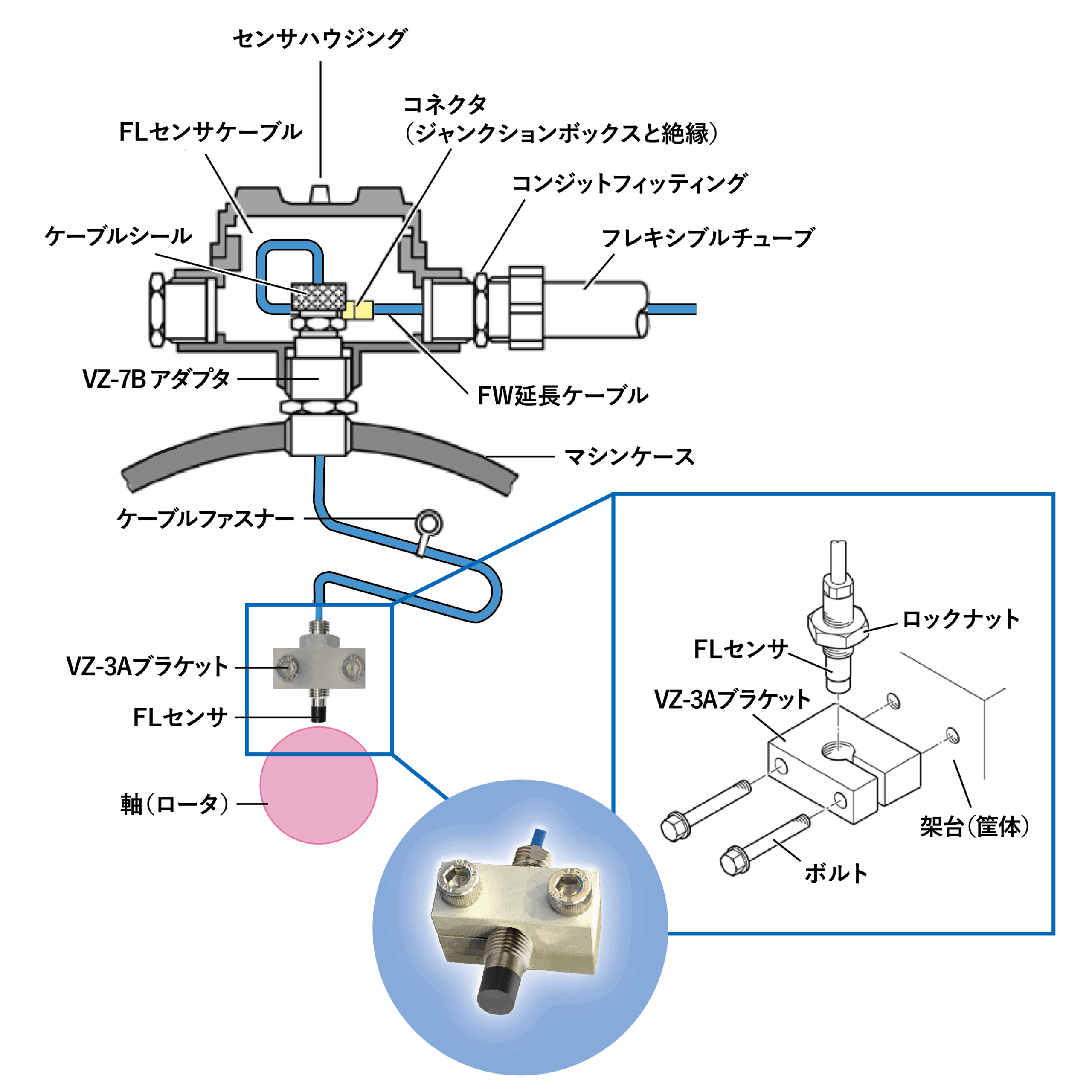

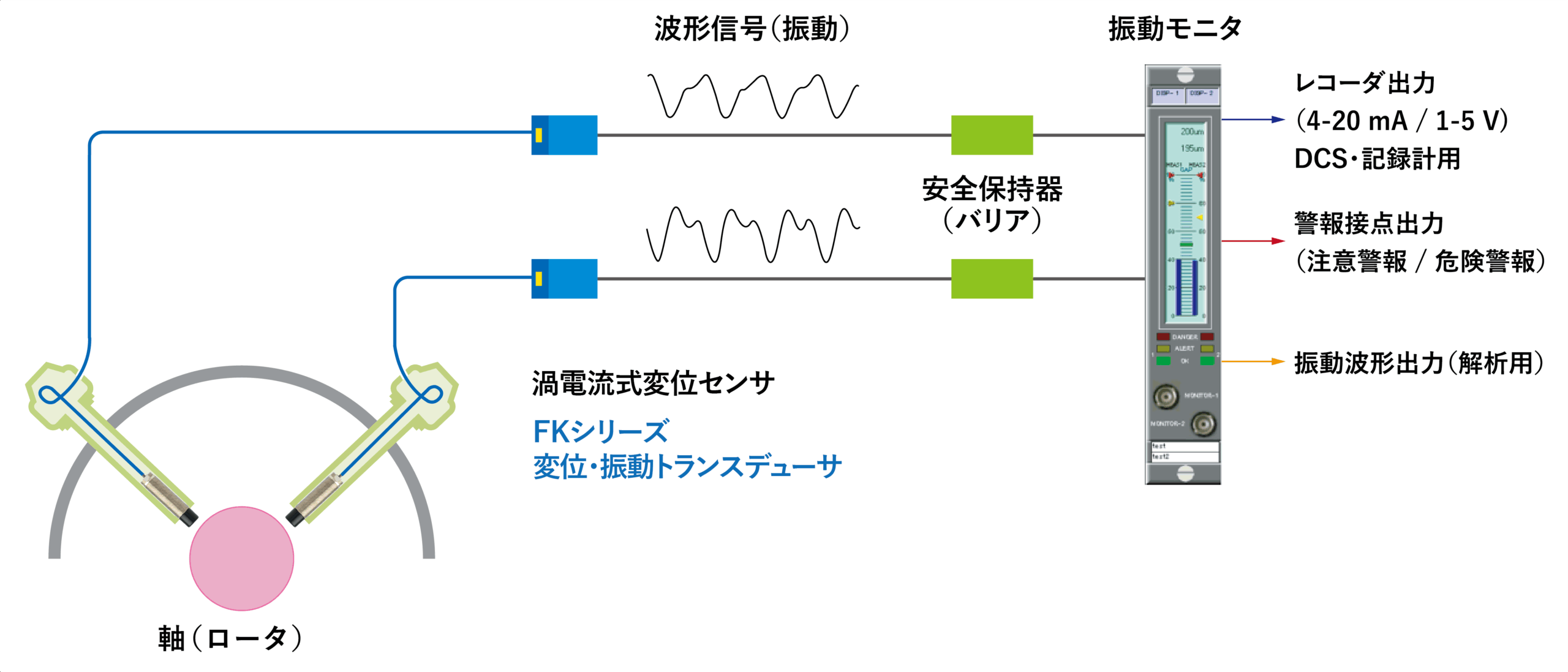

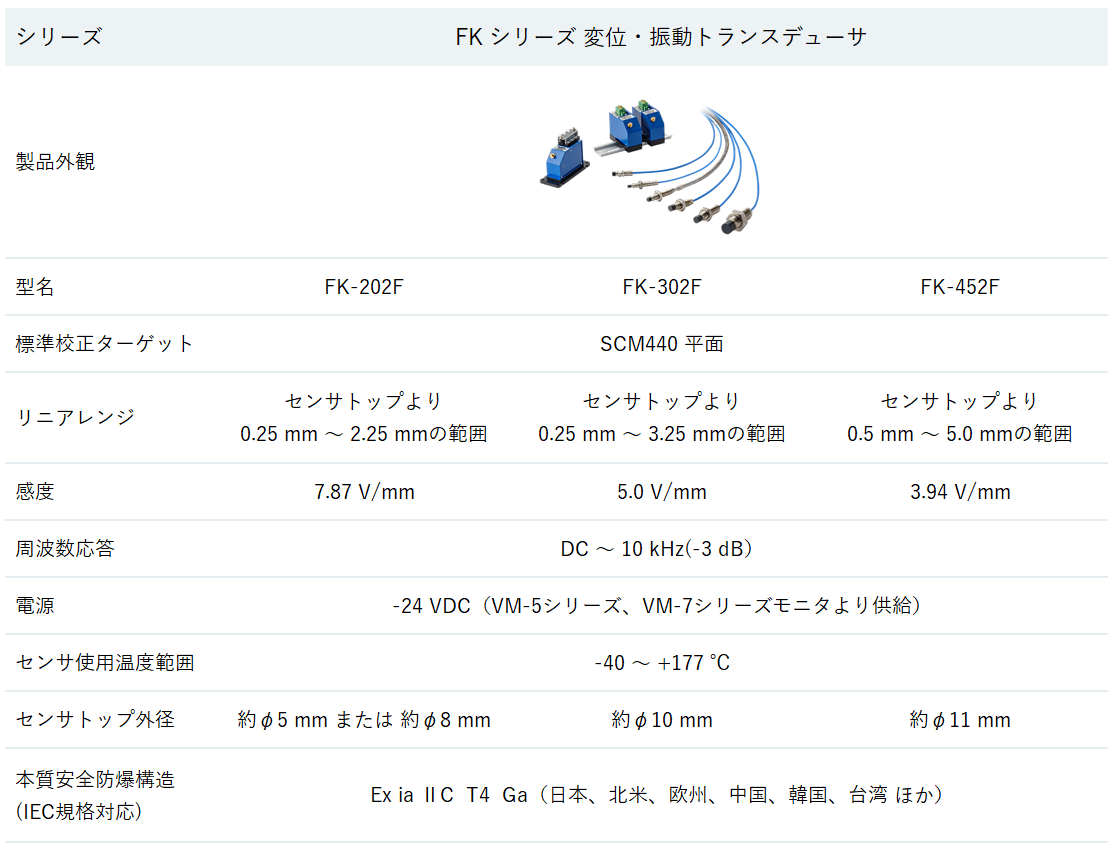

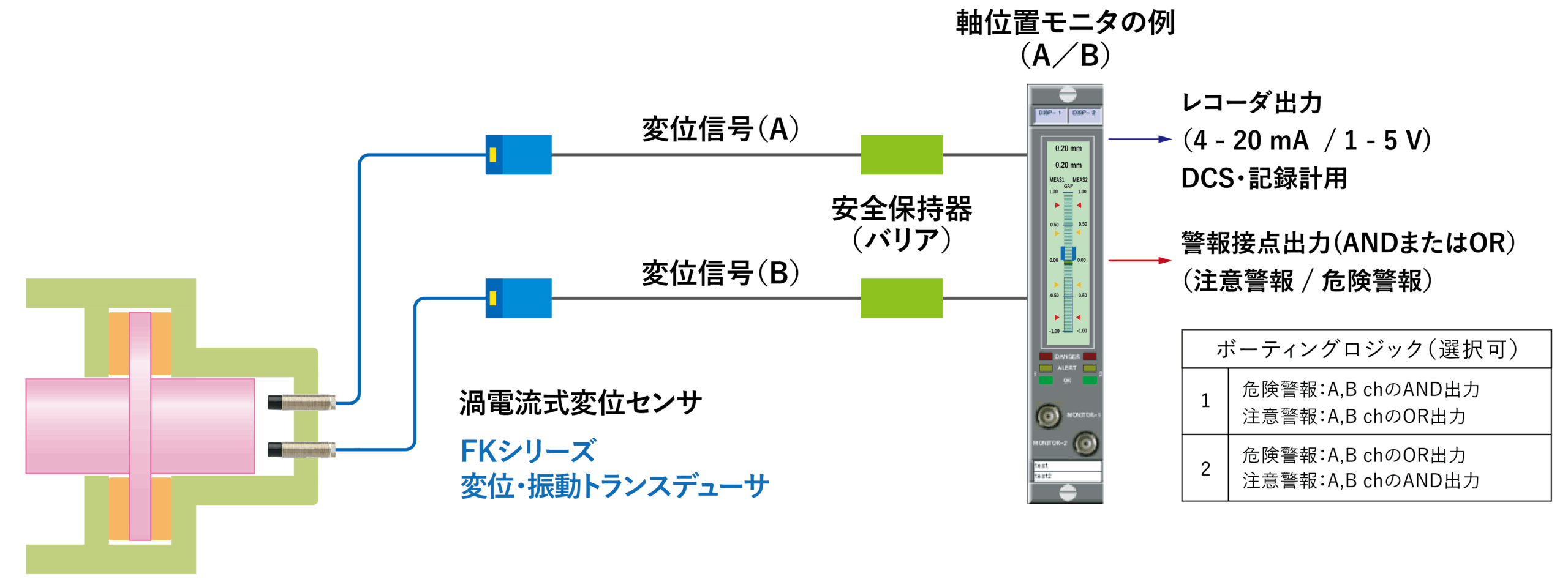

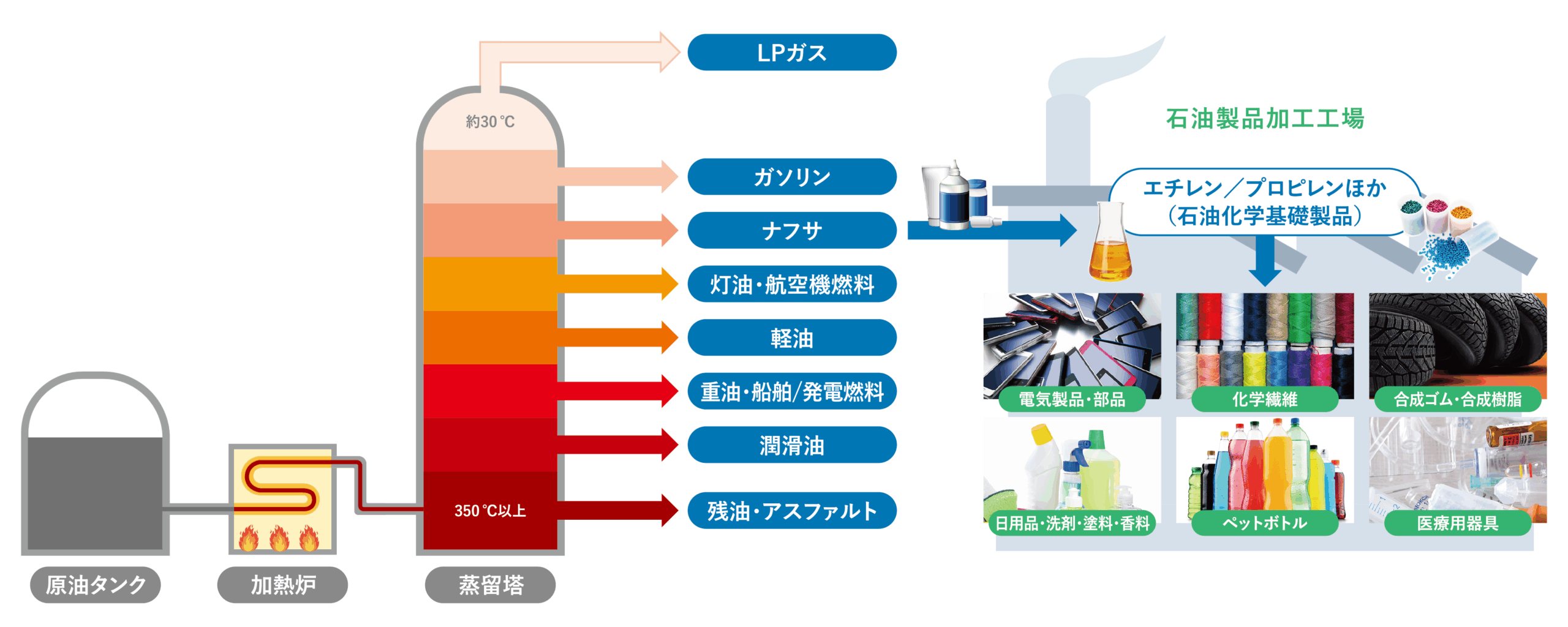

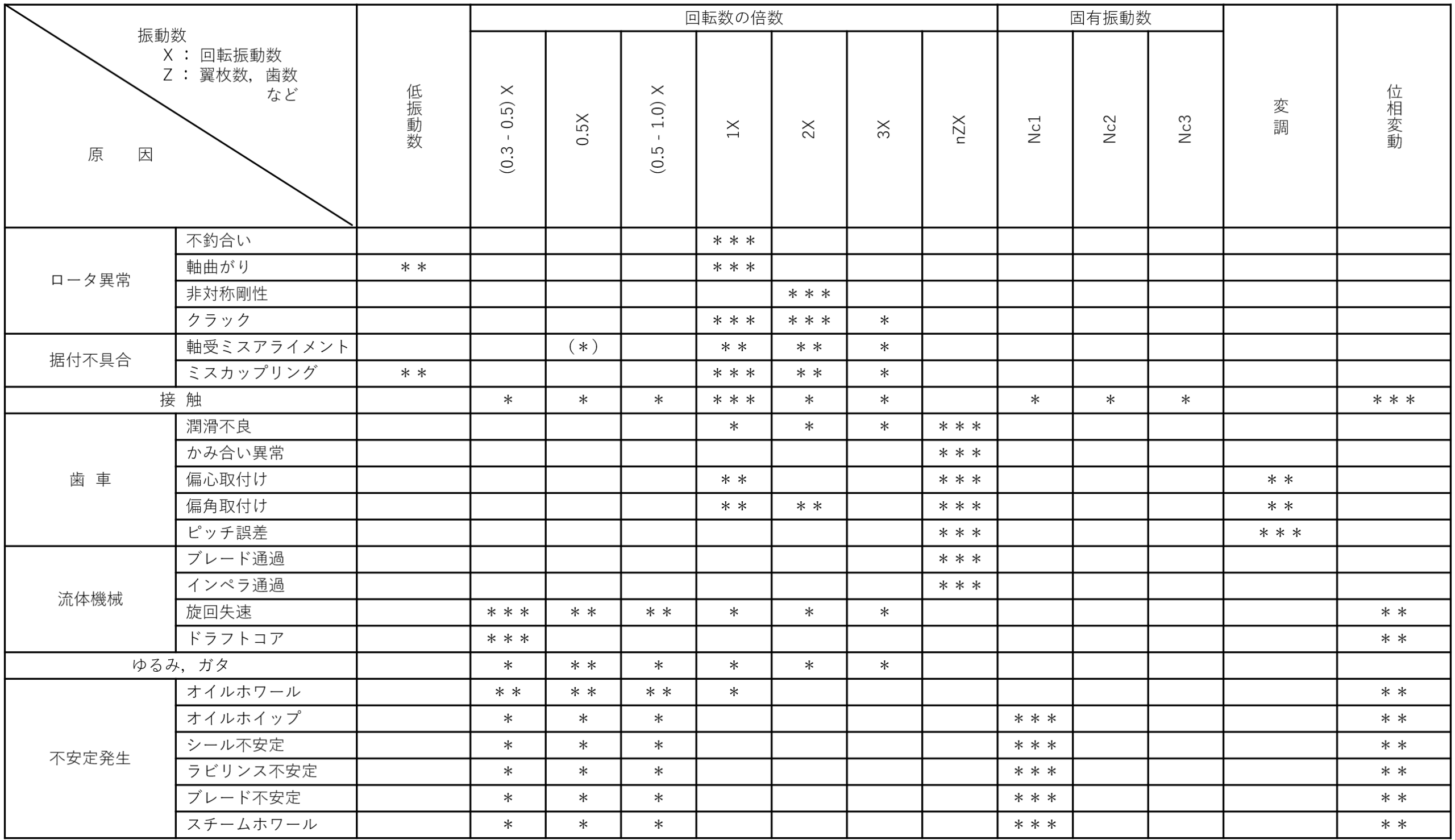

タービン、コンプレッサ、ポンプの軸振動・軸位置監視 ◆ 過大振動とスラスト軸受異常から保護 ◆ API St’d 670に準拠した状態監視と機械保護システム ◆ 高信頼性設計 API St’d 670準拠／SIL2（SIL3 Capable) ◆ 本質安全防爆構造 ◆ 振動診断サービス／遠隔振動状態監視サービスを提供 本事例は、重要回転機械の内部で発生する見えない異常を早期に検出し、設備を保護する監視ソリューションです。API St‘d 670に基づき、タービンやコンプレッサ、ポンプなどの軸振動および軸位置を常時監視し、異常兆候を早期に検知します。状態監視モニタとの組み合わせにより、警報機能で異常兆候の発生を検知し、重大事象発生時には装置を自動停止することで、設備損傷や重大トラブルを未然に防止します。渦電流式変位センサは、回転機械の状態変化に伴う回転軸の微小な振動および変位を非接触で高精度に測定し、長期間にわたり安定した監視が可能です。これにより、プラントの安定操業の維持およびメンテナンスの効率化に貢献します。 クリックで拡大表示 こんな課題はありませんか？ 異常発生による突発停止発生が不安。 回転機械の異常は、プラントの安全・安定運転に直結するので不安。 振動が大きくなっても原因がわからず不安。（プラントは止めたくない、できれば停止期間を最小限にしたい） 異常の予兆検知が遅れ、性能低下や突発停止が不安。 当社の渦電流式変位センサがお客様の課題を解決します。 このページで分かること API規格に準拠した渦電流式変位センサの外観 渦電流式変位センサの特長と導入メリット タービン、コンプレッサ、ポンプの軸振動、軸位置、状態監視システム例 軸振動監視の構成例 軸位置監視の構成例 渦電流式変位センサの取り付け例（軸振動） 石油精製／石油化学プラントのプロセス概要と重要回転機械 回転機械の種類に対する状態監視パラメータの適用 振動因果マトリックス セレクションガイド 関連製品／サービス 関連コラム API規格に準拠した渦電流式変位センサの外観 ▲変位・振動トランスデューサ（FKシリーズ） 渦電流式変位センサの特長と導入メリット振動モニタ、変位モニタとの組み合わせにより、 回転機械内部で発生する見えないわずかな軸振動・軸位置変化をリアルタイムで監視し、重大トラブルを未然に防止。 プラントの安全・安定操業と効率的なメンテナンスを実現します。 非接触測定で長寿命、長期安定性が高い 軸の静止状態から高速回転時まで、全帯域の動的変位測定が可能 センサの耐環境性が高い オイル、オイルミストの飛散や非導電性の物質の充満する環境下でも測定への影響を受けない 本質安全防爆構造 高信頼設計 機能安全規格 SIL2 (SIL3 Capable) 米国石油協会規格 API St’d 670準拠 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 タービン、コンプレッサ、ポンプの軸振動、軸位置、状態監視システム例 化学プラントのガスコンプレッサ ／ 化学プラントの大型高圧ポンプ ／ ガスコンプレッサ ／ VM-7シリーズ 回転機械状態監視モニタ クリックで拡大表示 すべり軸受（ラジアル軸受）とスラスト軸受 ▲すべり軸受とスラスト軸受 ／ ▲スラスト軸受（スラストカラーとスラストパッド ／ ▲スラスト軸受（スラストパッド）とすべり軸受 ／ ▲すべり軸受けの断面イメージ 軸振動監視の構成例 ▲X-Y方向の軸振動監視例 ▲軸振動と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） 軸位置監視の構成例 ▲軸位置監視例（2重化） 渦電流式変位センサの取り付け例（軸振動）エクスターナル・マウントキットインターナル・マウントキット石油精製／石油化学プラントのプロセス概要と重要回転機械石油精製／石油化学プラント（石油コンビナート）のプロセス概要 クリックで拡大表示 プロセス用重要回転機械の例 原油ポンプ 加熱炉ブロワ 蒸留塔送油ポンプ ナフサポンプ 水素圧縮機 エチレンガス圧縮機 プロピレン冷凍圧縮機 アンモニアガス圧縮機 合成ガス圧縮機 空気圧縮機 窒素圧縮機 二酸化炭素圧縮機 移送ポンプ LPG／LNGポンプ 海水／冷却水ポンプ 空気ブロワ／ファン など ユーティリティ用重要回転機械の例 ガスタービン発電機 蒸気タービン発電機 空気圧縮機 ポンプ／ブロワ／ファン CCS設備 など 回転機械の種類に対する状態監視パレメータの適用例ISO 17359規格 Table B.6―Example of pump faults matched to measurement parameters and techniques より 振動因果マトリックス「潤滑経済 臨時増刊号 基礎から学ぶ 大型回転機械の状態監視と診断 」（潤滑通信社 2016年）より抜粋 クリックで拡大表示 セレクションガイド軸振動・軸位置監視用センサ ▲システム構成図 軸振動・軸位置監視用モニタ クリックで拡大表示 導入をご検討中のお客様へ 貴社対象設備への適用方法やご提案内容、ご不明点につきましては、弊社担当者がご相談を承っております。 どうぞお気軽にお問い合わせください。 関連製品／サービス FKシリーズ非接触変位・振動トランスデューサ CAシリーズ加速度トランスデューサ VM-7シリーズ大型回転機械状態監視モニタ VM-5シリーズ回転機械状態監視モニタ VM-25シリーズ小型状態監視モニタ infiSYS RV-200振動解析・診断システム Kenjinポータブル振動解析・診断システム infiSYS V-Assist 遠隔振動状態監視サービス 振動診断サービス 関連コラム▼ 回転機械の振動と状態監視 回転機械の振動と状態監視（その1） 回転機械の振動と状態監視（その2） 回転機械の振動と状態監視（その3） 回転機械の振動と状態監視（その4） ▼ 回転機械の状態監視 回転機械の状態監視 vol.1 大型回転機械の状態監視とAPI規格 回転機械の状態監視 vol.2 渦電流式変位センサの原理 ▼ 軸振動センサの取付け 軸振動センサの取付け ～ ISO規格及びAPI規格による規定 ▼ 状態監視モニタ 状態監視モニタ vol.1 ～ 振動モニタの働き ～ 状態監視モニタ vol.2 ～ 振動モニタの種類 ～ 状態監視モニタ vol.3 ～ スラストモニタの動き ～
