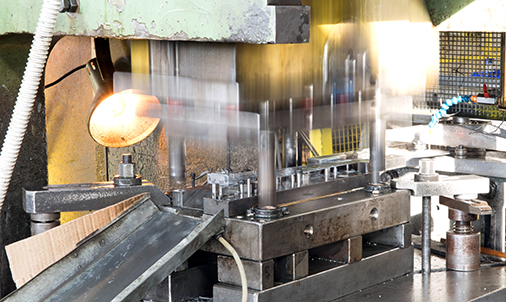

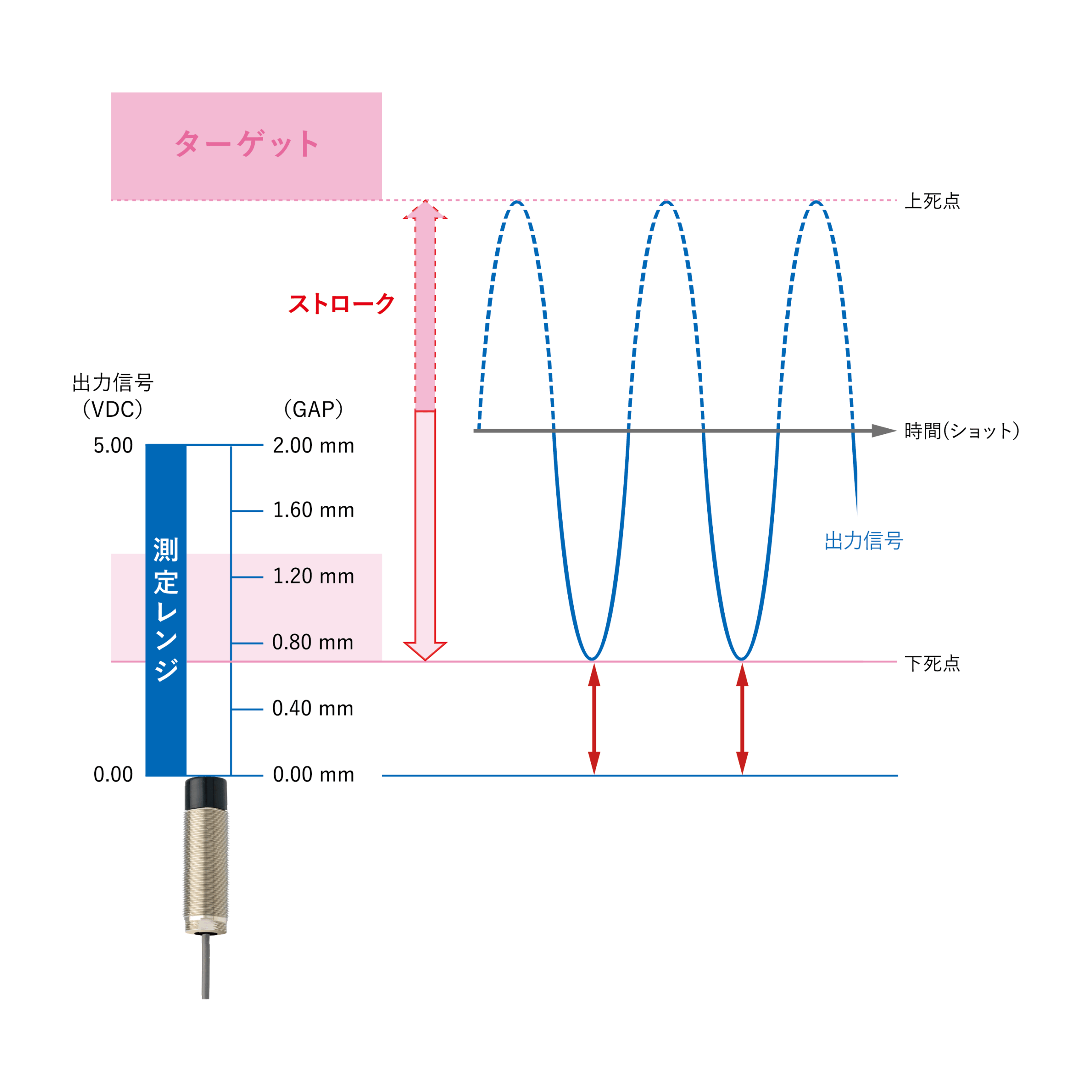

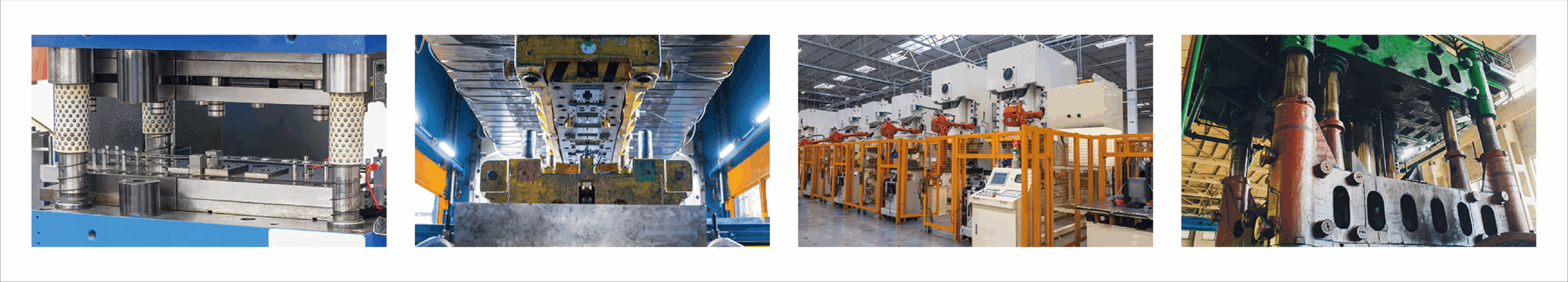

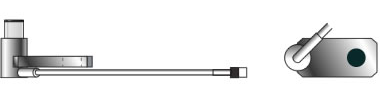

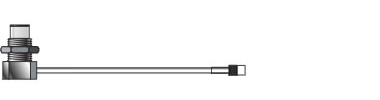

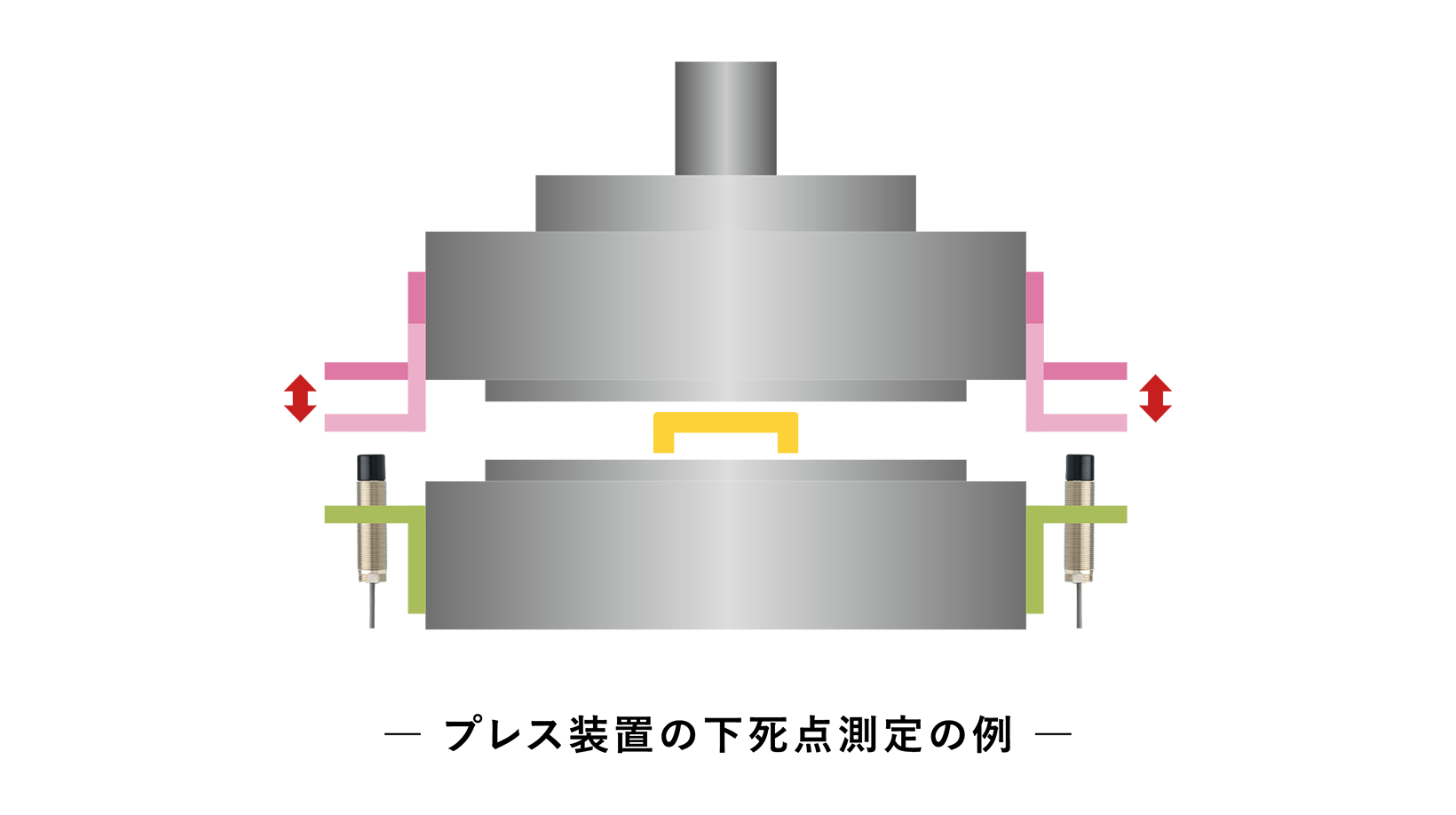

プレス装置の下死点測定、カス上がり検知 ◆ プレス加工品の品質維持・向上 ◆ 金型保護 ◆ 異常検知 ◆ 点検、メンテナンスの効率化 ◆ 装置の性能改良・開発試験 プレス装置は、周囲の温度変化に加え、装置自体の発熱によるフレームや構成部品の伸び量の変化などにより、上部金型と下部金型の下死点が変化し、不安定となります。 渦電流式変位センサにより、１ショット毎の下死点のわずかな変化を測定することにより成形・加工・切断工程の操業監視、品質管理が行なえます。また、カス上がりの発生などの異常を早期に検知でき、金型の保護、プレス装置の点検や調整、メンテナンスの効率化が行なえます。 渦電流式変位センサの外観 渦電流式変位センサの特長 プレス装置の下死点と渦電流式変位センサの出力 対象装置例 VCシリーズ 渦電流式変位センサの構成 センサセレクションガイド 変位センサのカスタマイズ例 関連製品 関連コラム 渦電流式変位センサの外観 ▲渦電流式変位センサ（VCシリーズ） 渦電流式変位センサの特長 高分解能測定 2 μm以内（測定レンジ：2,000 μm VCシリーズ）。 センサ温度特性 ±0.3 μm／℃（典型値 測定レンジ：2,000 μm VCシリーズ）。 非接触測定 再現性が高く、低速機械から高速機械の下死点変化にも応答します。（DC-20 kHz VC-Cシリーズ） 耐環境性 原理的にセンサ、あるいはターゲットに付着した油滴などの影響を受けず、低温から高温環境でも安定した変位測定が行えます。 プレス装置の下死点と渦電流式変位センサの出力 ▲プレス機の下死点と渦電流式変位センサの出力（ギャップ対出力信号のイメージ） 対象装置例 高速精密プレス装置 高温／低温成形プレス装置 プレス成形装置 打ち抜きプレス装置 圧入／圧着プレス装置 粉末プレス装置 VCシリーズ 渦電流式変位センサの構成 記号 名称 機能／仕様 ① センサ センサ先端内部のコイルから高周波磁界を発生し、渦電流の測定原理により、ターゲット(被測定物)との距離を非接触で検出するセンサです。測定原理上、水、油、ほこりなど非導電体の影響を受けない耐環境性の高いセンサです。 世界トップクラス*1のセンサ温度特性（±0.015％ of F.S.／℃典型値) 装置の温度上昇や周囲温度の変化にも安定した信頼性の高い変位測定が可能です。 (*1：2023年6月 新川電機調べ） ② 延長ケーブル センサとVC型変換器を結ぶ専用同軸ケーブルで、センサから変換器までの距離を3 mまたは5 mに整合します。 ③ 中継コネクタ センサと延長ケーブルを接続するコネクタ。防滴仕様の中継コネクタも選択可能です。 ④ VC型変換器 センサと延長ケーブルを介して接続され、安定した高周波発振回路とセンサコイルを一辺とした交流ブリッジ回路、リニアライザ回路を内蔵し、センサとターゲットの距離に対し直線化されたアナログ信号(0 ～ 5 VDC)を出力します。 センサセレクションガイド 変位センサのカスタマイズ例ケーブル横出し型ケーブルを横に出せるので、狭いスペースに取り付けできます。 L型特殊形状取付用ステーが付いた特殊な構造も製作可能です。 関連製品VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
