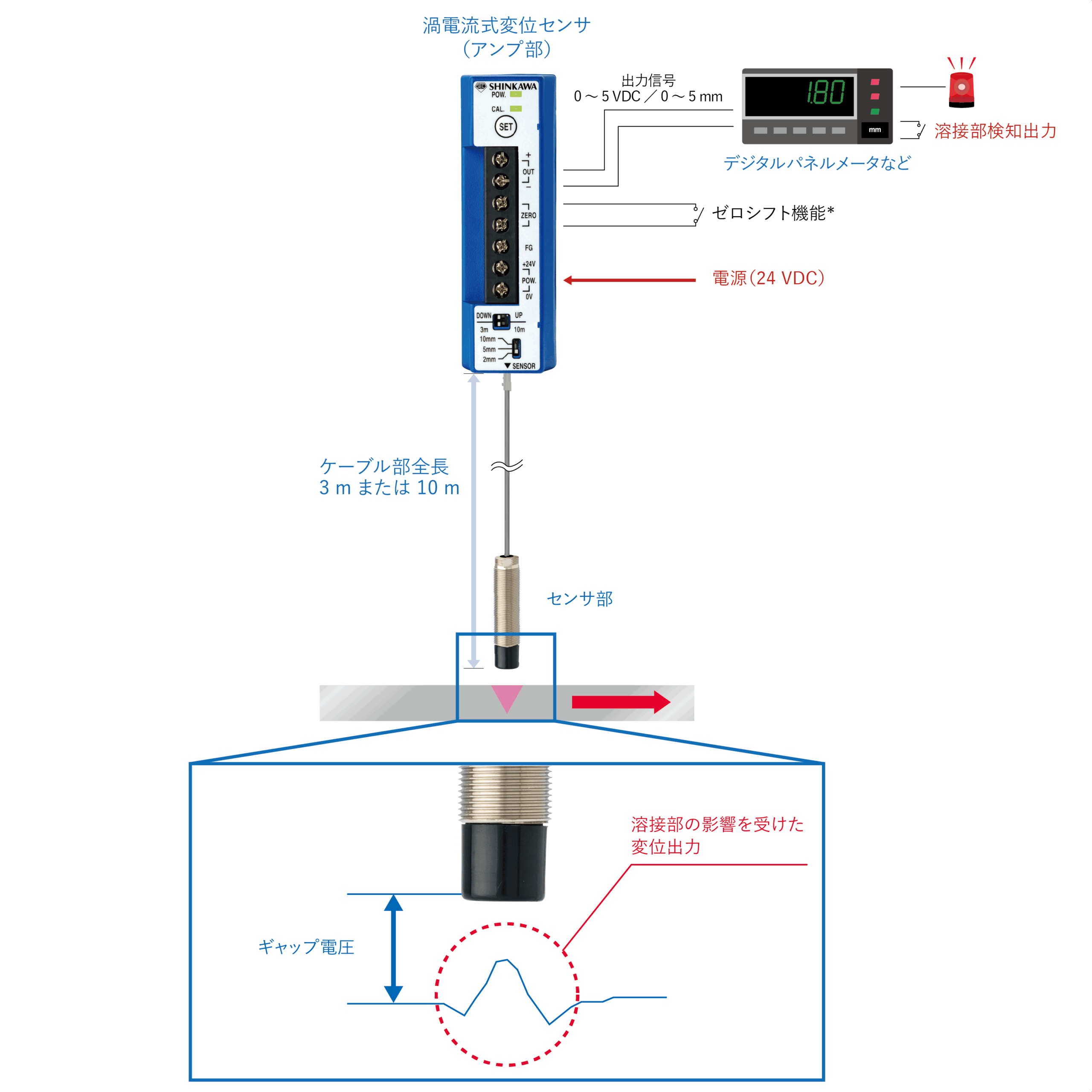

溶接部検知、継ぎ目検知 ◆ 非接触で検知 ◆塗料、コーティングの影響を受けない 渦電流式変位センサは非接触で金属表面との変位（距離）を測定するセンサですが、金属との変位が一定であっても被測定部の電気的特性の違いによって見かけ上の変位が変化します。この特性を利用して変位センサと鋼板の距離に対する平均的な変位信号と溶接部が通過した時の変位信号との変化を捉え、非接触で溶接部、金属の継ぎ目を検知します。 ＊本事例は渦電流式変位センサの測定原理による特性を利用した例です。金属の材質、溶接方法によっては検知ができない場合がありますので、ご検討にあたり事前に実際の条件に対し特性確認が必要です。 渦電流式変位センサの外観 渦電流式変位センサの特長 溶接部検知構成例 セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲左：渦電流式非接触変位計（Quick RIVERNEW） ／ ▲右：渦電流式変位センサ（VCシリーズ） 渦電流式変位センサの特長 非接触連続測定 センサ部は金属表面に対し、摺動部、可動部がなく再現性が高く、長寿命でメンテナンスも容易です。 塗料・コーティングの影響を受けない 非導電体の塗料、コーティングであれば影響を受けず、溶接部の検知が可能です。 耐環境性 低温から高温への環境変化にも安定した検知が可能です。 また測定部に水分、油分あるいは多少の汚れなど非導電体が付着していても原理的に測定への影響を受けません。 センサ部保護等級 IPX7（Quick RIVERNEW） 溶接部検知構成例 ▲溶接部と渦電流式変位センサの出力のイメージ ＊ゼロシフト機能 セレクションガイド シリーズ Quick RIVERNEW FA/ラボ用非接触変位計 VCシリーズ 渦電流式非接触 変位・振動計 製品 イメージ 測定レンジ 0 ～ 2,000 μm 0 ～ 5,000 μm 0 ～ 10,000 μm 0 ～ 500 μm 0 ～ 1,000 μm 0 ～ 2,000 μm 0 ～ 4,000 μm 0 ～ 6,000 μm 0 ～ 8,000 μm 0 ～ 10,000 μm 0 ～ 15,000 μm 0 ～ 25,000 μm 出力信号 0 ～ 5 VDC 0 ～ 5 VDC 直線性 Typ. ±1.0 % of F.S. （ターゲット材質: S45C、SUS304など） ±0.5 % of F.S.（VC-Mタイプ） ±1.0 % of F.S.（VC-Cタイプ） 周波数応答 （-3 dB） DC ～ 100 Hz DC ～ 1 kHz（VC-Mタイプ） DC ～ 20 kHz（VC-Cタイプ） センサ使用温度 -10 ～ +70 ℃ -10 ～ +130 ℃（標準） 低温用センサ: -253 ℃ 高温用センサ: +200 ℃ センサ温度特性 -0.05 % / ℃（典型値） （0 ～ 2,000 μm レンジ） ±0.015 % / ℃（典型値） 特徴 1台のアンプでターゲット材質、測定レンジ、ケーブル長に合わせて簡単に現場キャリブレーションできます。 センサからアンプまでの距離は3 mまたは10 mに調整可能です。 温度特性など安定性に優れています。 センサ取り付け部の制約に応じて最適なセンサ形状への対応が可能です。 関連製品 Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム ▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
