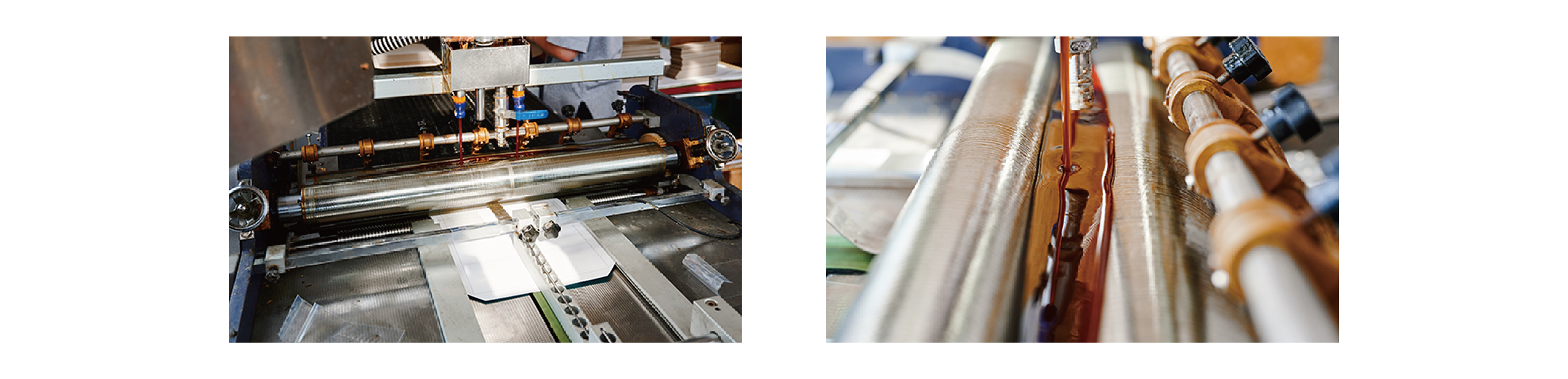

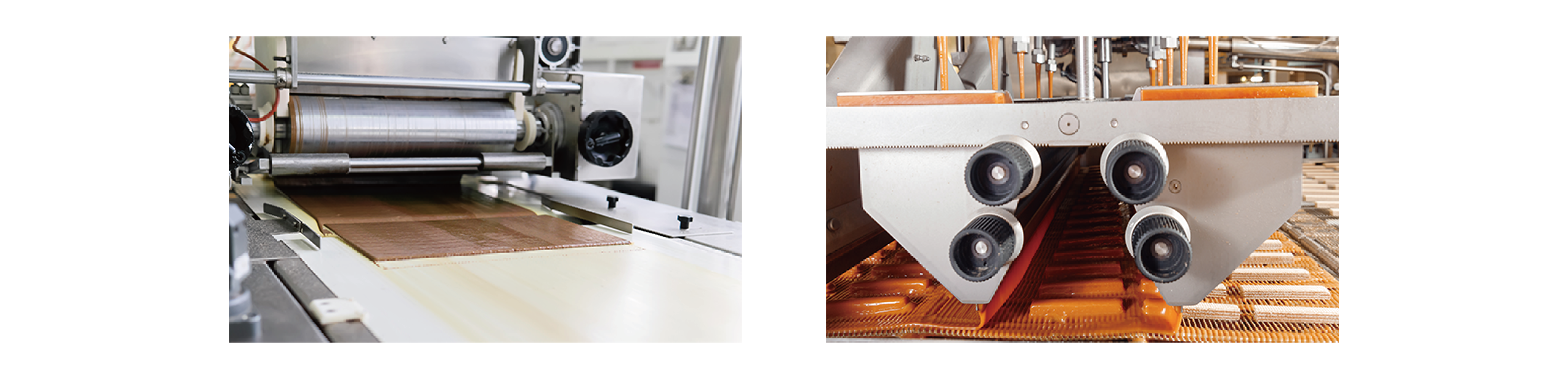

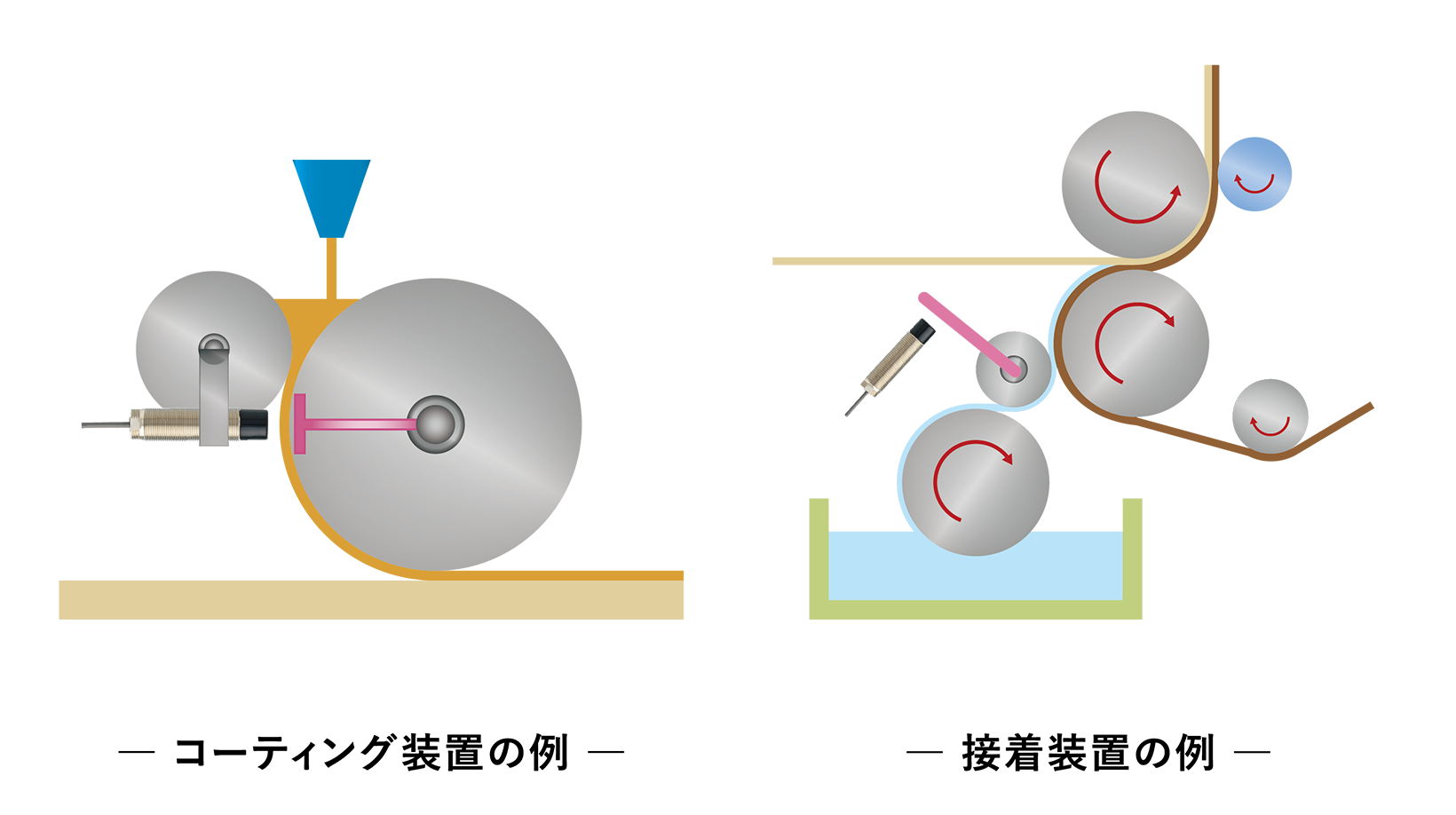

コータロールの塗膜厚さ監視・制御 ◆ 加工製品の品質維持・向上 ◆ 最適制御 ◆ スキマ調整の効率化 ◆ 異常検知とメンテナンスの効率化 ◆ 装置の改良試験、研究開発 シートやフィルムなどの素材に塗料や接着剤を塗布（コーティング）するコータロール設備のロールギャップ、平行度が保たれていない場合、塗膜厚さのバラつきやムラが発生する場合があります。塗布量を調整するドクタロールの位置（ロール間のスキマ）を渦電流式変位センサによって連続測定し、塗膜量の監視、制御を行い製品品質の安定、向上が図れます。 渦電流式変位センサの外観 渦電流式変位センサの特長 VCシリーズ渦電流式変位センサの構成 ロール変位と渦電流式変位センサの出力（ギャップ対出力電圧のイメージ） 対象機械例 セレクションガイド 関連製品 関連コラム 渦電流式変位センサの外観 ▲渦電流式変位センサ（VCシリーズ） 渦電流式変位センサの特長 非接触測定 高い応答性と分解能でロール変位を連続測定できます。 耐環境性 センサは原理的に水分、油分などが付着しても測定への影響を受けず、また低温から高温環境まで安定した測定が行えます。 本質安全防爆 可燃性のあるコーティング剤、溶剤などの使用環境でも測定できます。（VI-Cシリーズ） VCシリーズ 渦電流式変位センサの構成 記号 名称 機能／仕様 ① センサ センサ先端内部のコイルから高周波磁界を発生し、渦電流の測定原理により、ターゲット(被測定物)との距離を非接触で検出するセンサです。測定原理上、水、油、ほこりなど非導電体の影響を受けない耐環境性の高いセンサです。 世界トップクラス*1のセンサ温度特性（±0.015％ of F.S.／℃典型値) 装置の温度上昇や周囲温度の変化にも安定した信頼性の高い変位測定が可能です。 (*1：2023年6月 新川電機調べ） ② 延長ケーブル センサとVC型変換器を結ぶ専用同軸ケーブルで、センサから変換器までの距離を3 mまたは5 mに整合します。 ③ 中継コネクタ センサと延長ケーブルを接続するコネクタ。防滴仕様の中継コネクタも選択可能です。 ④ VC型変換器 センサと延長ケーブルを介して接続され、安定した高周波発振回路とセンサコイルを一辺とした交流ブリッジ回路、リニアライザ回路を内蔵し、センサとターゲットの距離に対し直線化されたアナログ信号(0 ～ 5 VDC)を出力します。 ロール変位と渦電流式変位センサの出力（ギャップ対出力電圧のイメージ） 対象機械例 塗布、塗装装置 合浸装置 接着装置 食品機械 ▲ フィルム／シートのコーティング ▲ 紙工製品の糊付け ▲ 食品のコーティング セレクションガイド シリーズ VCシリーズ 渦電流式非接触 変位・振動計 VI-Cシリーズ 工業用変位・振動計 Quick RIVERNEW FA/ラボ用非接触変位計 製品 イメージ 防爆構造 － 本質安全防爆 Ex ia ⅡC T4 Ga － 測定レンジ 0 ～ 500 μm 0 ～ 1,000 μm 0 ～ 2,000 μm 0 ～ 4,000 μm 0 ～ 6,000 μm 0 ～ 8,000 μm 0 ～ 10,000 μm 0 ～ 15,000 μm 0 ～ 25,000 μm 0 ～ 2,000 μm 0 ～ 25,000 μm 0 ～ 2,000 μm 0 ～ 5,000 μm 0 ～ 10,000 μm 直線性 ±0.5 % of F.S.（VC-Mタイプ） ±1.0 % of F.S.（VC-Cタイプ） ±1.0 % of F.S. Typ. ±1.0 % of F.S. （ターゲット材質: S45C、SUS304など） 出力信号 0 ～ 5 VDC 0 ～ 5 VDC 0 ～ 5 VDC センサ使用温度 -10 ～ +130 ℃（標準） 低温用センサ: -253 ℃ 高温用センサ: +200 ℃ -10 ～ +130 ℃ （防爆時: 周囲温度 +60 ℃以下） -10 ～ +70 ℃ 特徴 温度特性など安定性に優れています。 センサ取り付け部の制約に応じて最適なセンサ形状への対応が可能です。 水素など防爆雰囲気で使用できます。 センサからアンプ（受信器）まで最長200 m伝送できます。 センサ異常を検知し警報を出力します。 1台のアンプでターゲット材質、測定レンジ、ケーブル長に合わせて簡単に現場キャリブレーションできます。 センサからアンプまでの距離は3 mまたは10 mに調整可能です。 関連製品VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
