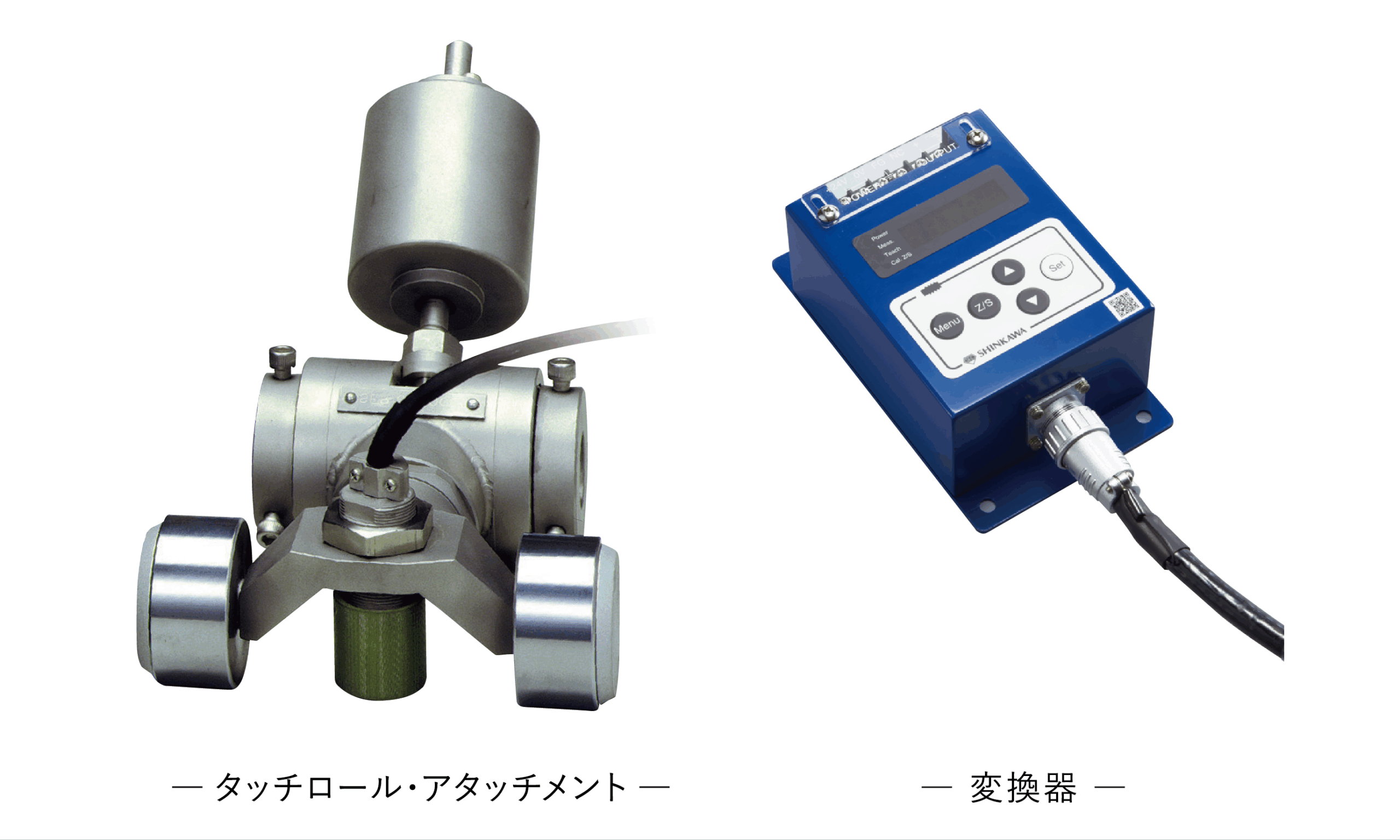

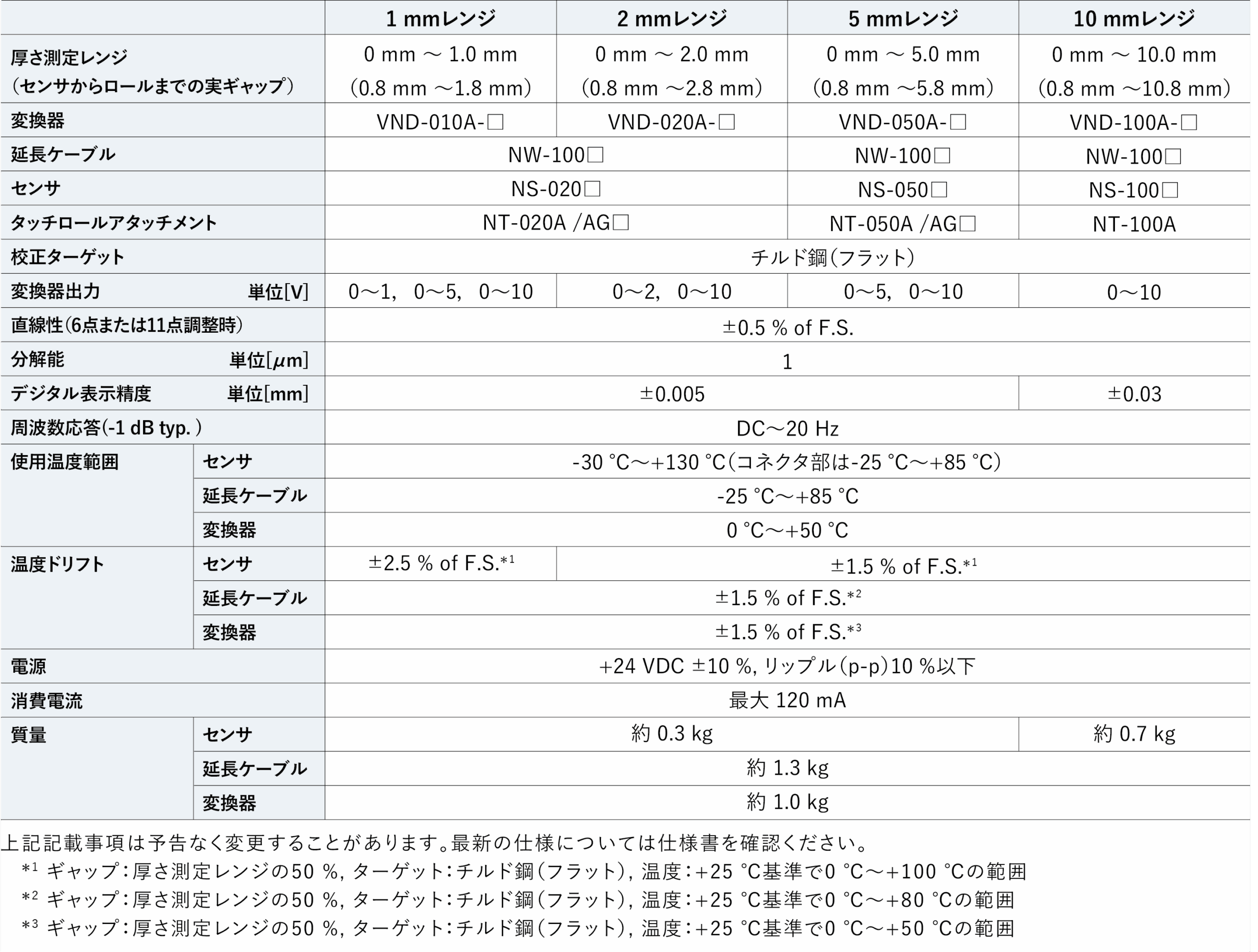

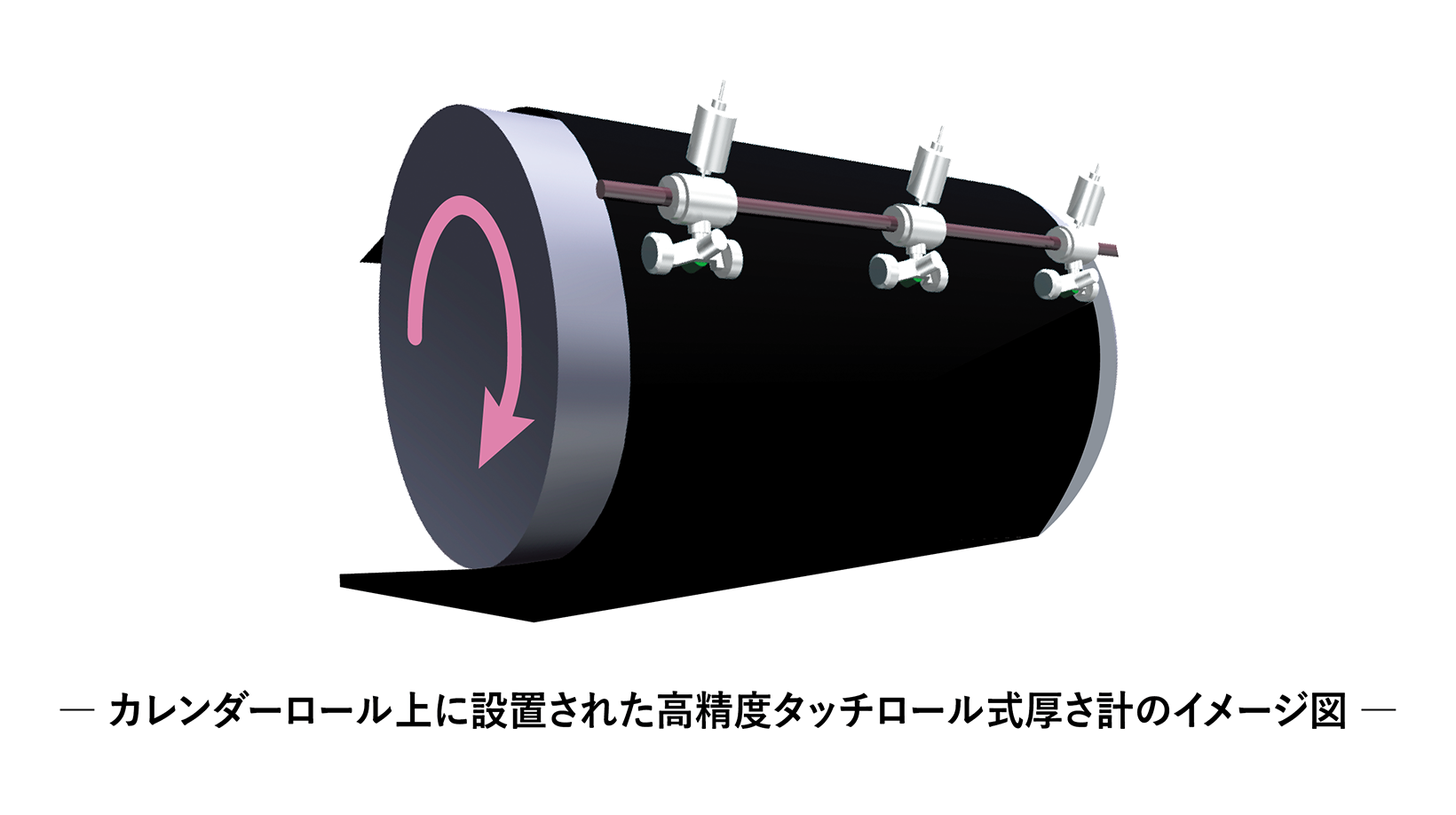

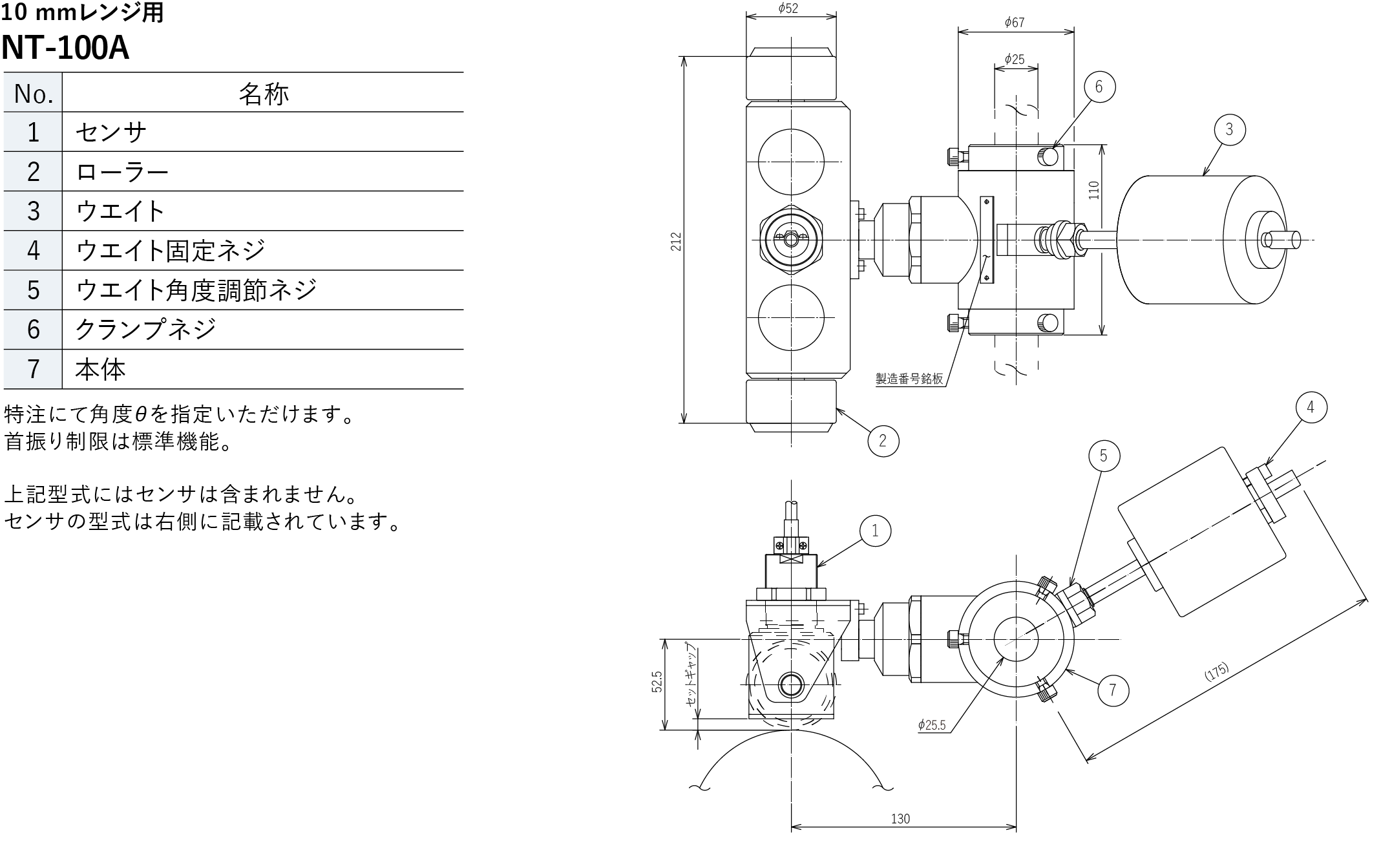

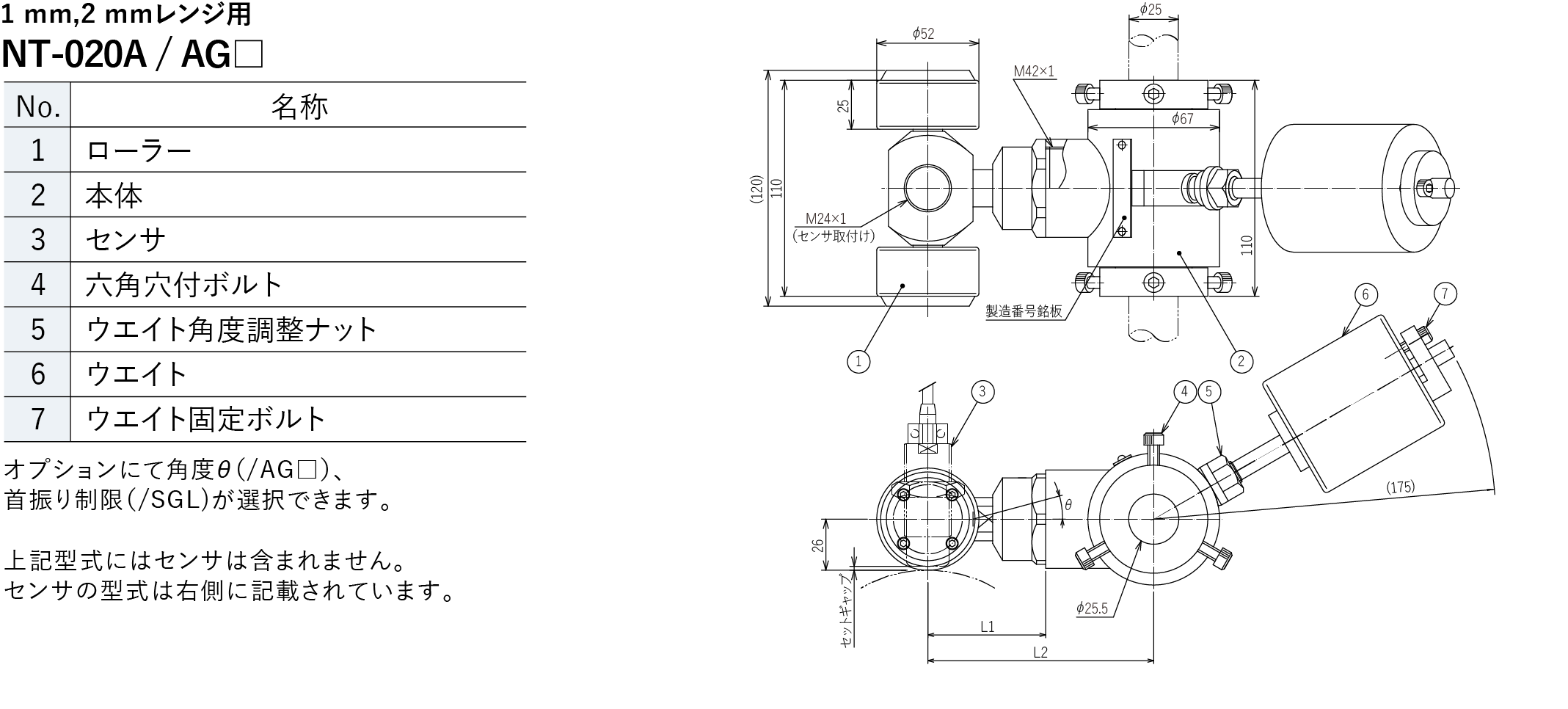

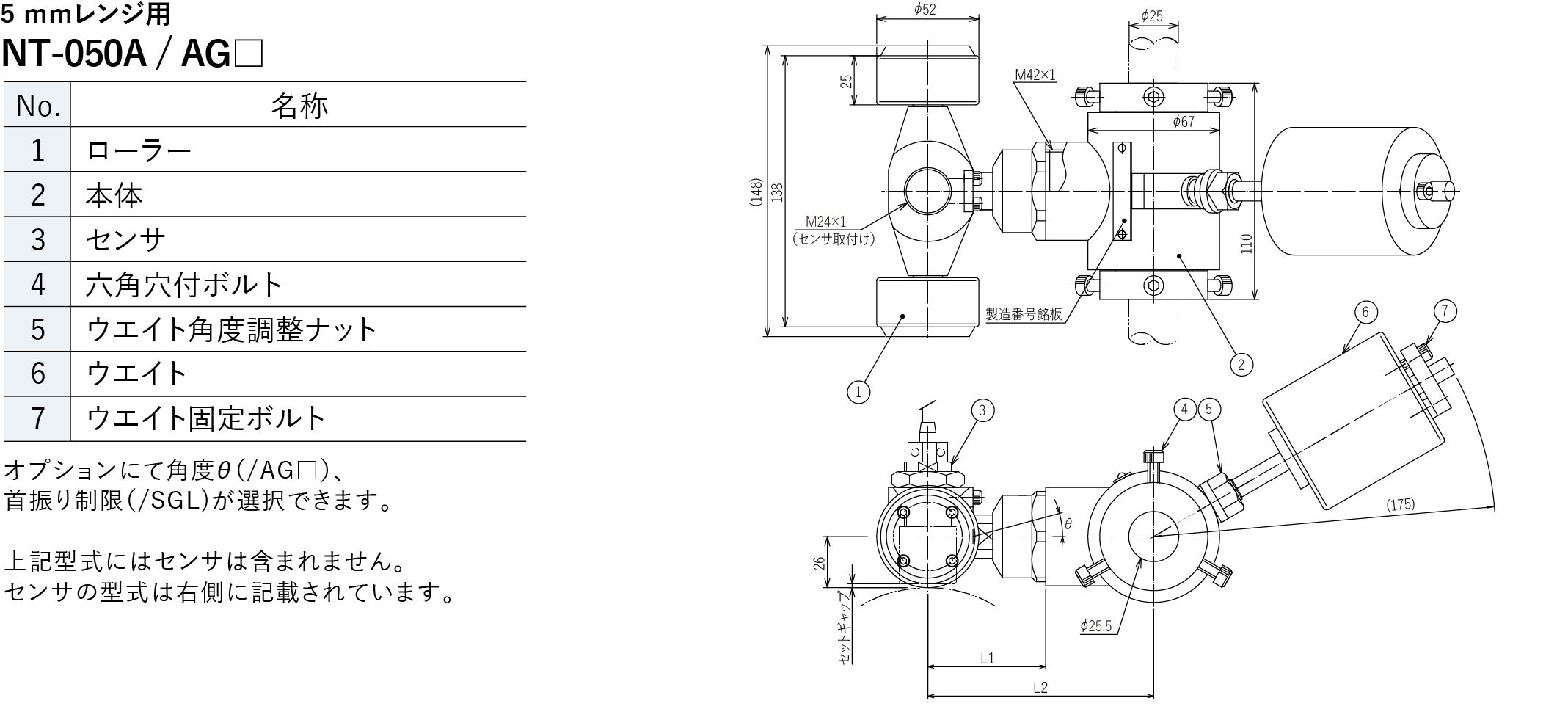

高精度タッチロール式厚さ計 ◆ ライン中の連続定圧厚さ測定 ◆ マイクロメートル（μm）単位の分解能 ◆ 品質検査と制御精度の向上 ◆ 中央、両端などへのセンサ設置が可能 ◆ 蒸気や高温雰囲気でも安定測定 ゴムシート、高分子シート、繊維製品など非導電性のシート状製品の厚さを高精度に測定します。現場の漏れ蒸気や高温雰囲気に対しても耐環境性の高い高精度渦電流式変位センサと定圧でシート面に接するタッチロール・アタッチメントで構成され、シート製品の厚さを安定した精度で連続測定します。カレンダーロール（圧延・圧縮）、フィルム製造装置の厚さ制御や品質検査に最適で、ロールの左右、中央部など複数台設置することによりシートの幅方向の厚さ分布監視、管理も行なえます。 高精度タッチロール式厚さ計の外観 特長 構成例 測定対象例 セレクションガイド（VNDシリーズ） セレクションガイド（VI-Cシリーズ：防爆タイプ） 関連製品 関連コラム 高精度タッチロール式厚さ計の外観 特長 高分解能デジタル表示 シートの厚さを1 μm単位でデジタル表示します。 また変換器からシートの厚さをダイレクトに読み取り可能な電圧信号を出力します。 （例：厚さ1.0 mm／0～1 VDC、厚さ2.0 mm／0～2 VDC） 高い安定性 センサ部には温度特性に優れた渦電流式変位センサを使用し、蒸気、水滴、油、粉塵などの影響を受けません。 またセンサ部を測定対象のシートと接触させないため摺動、摩耗がなく安定性が高く、メンテナスも容易で長寿命です。 定圧（押圧力）調整可能なバランスウェイト タッチロール・アタッチメントのシート面への圧力（押圧力）は測定対象のシート素材、ライン速度などの状況に応じて現場で調整可能なウェイト可変構造です。 現場でも簡単な高精度キャリブレーション 高精度なスキマゲージと簡単なボタン操作で厚さに対して11点（10 %ピッチ）の精密なキャリブレーションが行なえます。 本質安全防爆構造 可燃性物質、可燃性ガスなどの環境下の測定も可能です。（VI-Cシリーズ） 構成例 測定対象例 タイヤなどのゴム製品 高分子フィルム／シート 不織布などの繊維製品 床材、内装材 セレクションガイド（VNDシリーズ）渦電流式変位センサと変換器 タッチロール・アタッチメント 単位（mm） 単位（mm） 単位（mm） セレクションガイド（VI-Cシリーズ：防爆タイプ） 関連製品VNDシリーズ 高精度タッチロール式厚さ計 渦電流式変位センサを採用した高精度タッチロール式厚さ計。渦電流式を採用しているため光学式や超音波式、放射線式に比べ取り扱いが簡単で、水や油、ほこりなどの影響を受けず、高分子フィルムやゴムシート、不織布などの厚さを高精度に連続的に測定します。VI-Cシリーズ 工業用変位・振動計 「工業計器」として必要な安全性、遠隔伝送、保守性などを備えた本質安全防爆タイプの渦電流式非接触変位・振動センサです。本質安全防爆構造により石油・石油化学プラント、ガスプラント、化学プラントなど各種産業プラントで爆発性ガス雰囲気における変位・振動の計測・監視に最適です。VCシリーズ 渦電流式非接触変位・振動計 世界トップクラスのセンサ温度特性と0.5 mmから25 mmまでの測定レンジを標準でラインナップ。センサの形状、耐環境性能などアプリケーションニーズに合わせたカスタマイズ設計も可能です。産業用機械への組み込み、研究・実験用として最適なシリーズです。Quick RIVERNEW FA/ラボ用非接触変位計 レンジフリーのアンプは簡単な３ステップのキャリブレーションで2 mm、5 mm、10 mmの3種類の測定レンジのセンサと延長ケーブルの追加ができます。FAやラボ（試験・研究）のシーンで手軽に変位計測を可能にします。VGシリーズ 高温用変位計 世界最高のセンサ連続使用温度 Max.600 ℃。高温ロケーションでの変位計測を可能にした変位計。鉄鋼の連続鋳造設備や、各種高温下での変位、挙動計測に真価を発揮するセンサです。特殊用途センサ 液体水素、LNGなどで極低温、高圧雰囲気など厳しい環境下での変位・振動を測定できる特殊用途センサの製作で、多様なニーズにお応えします。関連コラム▼ 渦電流変位センサの原理と特徴 渦電流式変位センサの原理と特徴 渦電流変位センサの原理と特徴 vol.1 ～ 原理と特徴（概要） ～ 渦電流変位センサの原理と特徴 vol.2 ～ 励磁方式・取扱い上の注意 ～ 渦電流変位センサの原理と特徴 vol.3 ～取扱い上の注意～ 渦電流変位センサの原理と特徴 vol.4 ～ エレクトリカルランナウト～ ▼ 磁気浮上と渦電流式変位センサ 磁気浮上と渦電流式変位センサ ▼ 鉄道の安全と渦電流式変位センサ その1 軌道検測 その2 地点検知
