最先端の薄膜技術を利用したセラミック水分センサー・テクノロジーによる静電容量式露点計です。微量水分から大気までを計測可能です。

各センサーの特性はトランスミッターに記録されており、実測によるセンサー出力に対して、センサー部温度計による温度補償を行い、露点値をリニアに出力、これにより各センサーは完全互換可能となります。-70℃ ～ -10℃ 露点の「湿度」登録区分で国際 MRA 対応 JCSS 認定事業者を取得しトレーサビリティ体系も完備しています。コンプレッサーエアーや製造ラインの露点管理に期待できます。

国産の高品質と低価格を両立した
新・世界標準 露点計。

• 国内開発・国内製造・国内校正
• -100 ～ +20℃dpの露点測定範囲
• 精度 ±2℃dp
• 高速応答
• 競争力ある価格体系
• 短納期
• 充実のサポート体制
• 国家標準へのトレーサビリティー

株式会社テクネ計測は、-10℃ から -70℃ までの低露点域において、日本で初めて JCSS の校正事業者とし登録されております。

技術仕様

静電容量式（インピーダンス式）露点計技術説明

TK-100シリーズ静電容量式露点計は、強靭かつ価格競争力ある露点計であり、微量水分から大気までを計測可能な信頼性のおける製品です。
これらの静電容量式センサーには、最先端の薄膜技術を利用したセラミック水分センサー技術が使用されております。センサーは2つの導電層に挟まれた多孔質な絶縁層における水蒸気の吸着を利用しております。
多孔質な絶縁体部分に水分分子が入ることにより上部の多孔質な導電層と下部の導電層との間の電気容量が変化します。この電気容量（静電容量）を水分量として検出を行いセンサー内部でのデジタル処理を通してリニアな出力として出しています。

センサーのセラミック絶縁層は0.5ミクロン以下、上部の多孔質な導電層は0.1ミクロンの薄さであり、水蒸気量の僅かな変化に対してもすばやい応答を行います。この様な薄さでありながら、センサーは強靭であり耐久性に優れております。
最下層であるセラミック基部に上部層はスパッタリング処理されますので、各層の均一性を維持できるため、安定的な測定をお約束します。

計測エンジニアリング ソリューション

「計測や水分管理等の煩雑な業務は一括して依頼したい」という ユーザー様の声に応えたソリューションの提供

• ユーザー様の用途に合致したユニット製造
• 精度良い計測を確実なものとする
• 様々な用途・サイズに対応
• 各種パターンを基本としてオーダーメイド製品を作成するため、低価格・短納期を実現

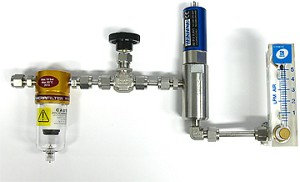

TK-100 オンライン露点計オプション、スターターキット

露点の確実な測定を行っていただくためにスターターキットを準備しています。フィルターやニードルバルブ、流量計などがセットになっており、低価格かつ確実な測定に最適です。

短納期・低価格の 「フレキシブル・オーダーメイド」 露点、酸素計測ユニット

露点、酸素計測は、必要製品を購入されただけでは、フレキシブルな計測ができないことがあります。
これは、製品をセッティングしたものの、むき出しの配管・配線で見た目が悪いばかりではありません。
より安全・確実、そして迅速な方法で計測できる「現場最適化」が常に望まれるべきなのです。テクネ計測の露点、酸素計測ユニットは、豊富な納品実績のパターンから製作する「フレキシブル・オーダーメイド」が特徴です。
