6D-MARKER Analyst はカメラ 1 台と特殊なマーカー 1 枚から 6 自由度の位置(X, Y, Z)・姿勢(Roll, Pitch, Yaw)を 3 次元画像計測できる簡易モーションキャプチャシステムです。システム構成がシンプルで省スペースかつカメラが衝撃や振動下でも計測できるため、自動車の走行試験やエンジンの振動解析、衝突試験のダミー挙動解析など一般的なモーションキャプチャでは困難な環境での 3 次元画像計測を実現します。

特徴

新発想の高精度 AR マーカー

新発想の高精度 AR マーカー

四隅に高精度印刷された参照点をベースに、マーカー 1 枚で 6 自由度の位置(X, Y, Z)・姿勢(Roll, Pitch, Yaw)の計測が可能です。



マーカーの上側と右側に配置された VMP は見る角度に応じて変化するモアレパターンのレンチキュラーレンズで、従来型 AR マーカーよりも正面撮影時の姿勢角度を高精度に計測可能です。



また左側と下側に配置された FDP(Flip Detection Pattern)は見る角度に応じて白黒パターンが反転するパーツで、マーカーが手前か奥のどちらに傾いているかを判定できます。マーカー中央の記号はマーカー ID を識別し、最大 32 枚の同時計測が可能です。
カメラ 1 台の簡単、省スペース設置を実現

カメラ 1 台の簡単、省スペース、可搬型

一般的なモーションキャプチャシステムや 3 次元画像計測システムは 2 台以上のカメラと広い専用スペース、空間のキャリブレーション作業が必要で、カメラ位置は固定されたものが大半です。



『6D-MARKER Analyst』なら事前設定は簡易的な作業のレンズキャリブレーション設定のみで、機器構成はノート PC に接続されたカメラ 1 台と計測対象にマーカーを貼るだけなので簡単かつ省スペース設置を実現します。

ハイスピードカメラ FASTCAM Mini シリーズ対応

ハイスピードカメラ FASTCAM Mini シリーズに対応

2.3 Mega Pixel の USB カメラに加えて、弊社ハイスピードカメラの FASTCAM Mini シリーズにも対応しています。ハイスピードカメラを使えば、自動車の衝突試験のダミーヘッドや、エンジンの振動などの高速挙動も計測が可能です。



また、対応カメラ以外で撮影された動画データ(AVI/WMV/MP4 形式)にも対応しており様々な計測シーンでの運用を実現します。

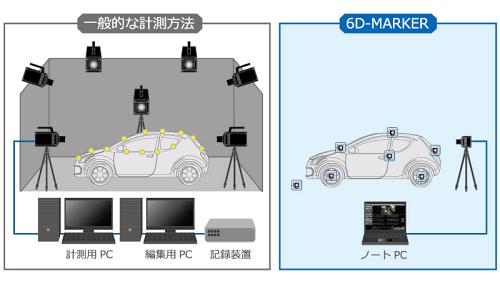

システム構成図

用途・アプリケーション例

ハンドル操作

ペダル踏込み

ダミーヘッド

ロボットアーム

飛翔体

熟練者の動作
