小型軽量、コストパフォーマンスのバランスに優れた 新しい Keysight Streamlineシリーズ ベクトル・ネットワーク・アナライザ P937xB / P938xBの登場です。片手で持ち運べるコンパクトサイズながら、Thunderbolt3インターフェースがPCとの高速通信を実現します。PCユーザーインターフェースもKeysightの上位ベンチトップ ネットワーク・アナライザ(PNA/PXI)と同じ機能を有するだけでなくオフラインでも使用可能、ベンチトップモデルとのデータ互換も保たれています。

特長

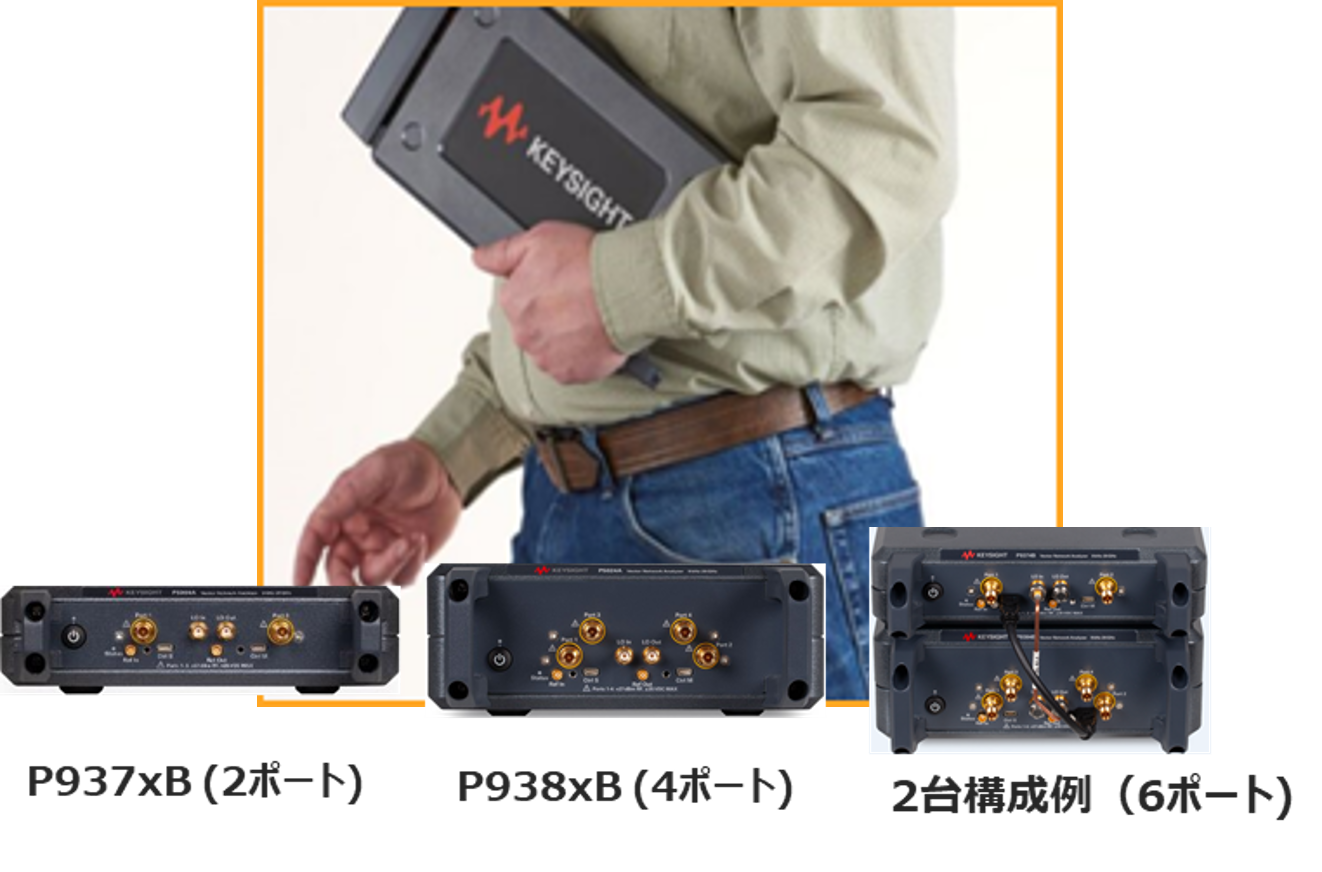

バックに入る ! 小型&軽量ポータブル

  • 1.88 kg (2ポート P937xB)
  • 2.82 kg (4ポート P938xB)

2ポート 7モデル + 4ポート 2モデル 充実のラインナップ

  • 2ポート:4.5/6.5/9/14/20/26.5/44GHz
  • 4ポート:9/20GHz
  • 2台接続で、4/6/8ポートにも対応

ベンチトップモデルを超える高性能

  • ダイナミック・レンジ:>115 dB (@10 Hz IFBW)
  • トレースノイズ:<0.0015 dBrms(@10 Hz IFBW)
  • サイクル時間(ヘッダ+掃引時間)<15ms(P937xAのより30%高速、ENAシリーズより20%高速)
  • 温度安定度:<0.005 dB/deg.C (代表値)
  • 上位モデル(PNA/PXI)と共通のGUI

用途・アプリケーション例

電子デバイスのSパラメータ測定のほか、様々な測定アプリケーションに対応したソフトウェアを用意しています。

型番 概要
S97007B AFR(自動フィクスチャ除去)
S97010B タイムドメイン解析
S97011B 拡張タイムドメイン解析(TDR付)
S97082B スカラーミキサ/コンバータ測定
S97551B マルチ・インスツルメンツ測定
S97552B マルチポート校正アシスタンス
N1500A 材料測定スイート

ラインナップ / オーダ情報

ポート数 型番 周波数 ポート数 型番 周波数
2ポート P9370B 9kHz~4.5GHz 4ポート
P9371B 9kHz~6.5GHz
P9372B 9kHz~9.0GHz P9382B 9kHz~9.0GHz
P9373B 9kHz~14.0GHz
P9374B 9kHz~20.0GHz P9384B 9kHz~20.0GHz
P9375B 100kHz~26.5GHz
P9377B 100kHz~44GHz

※ P937xB/P938xBの動作には、以下が必要です。

  • オプション001:VNA Activatesソフト
  • Windows10(64ビット Ver1909以降)のPC
    Thunderbolt 3.0インタフェース搭載 16GBメモリ(推奨) ディスク空容量>2GB Intel Core i7(10世代 推奨)
