FLIR GF77は、メタン(CH4)、六フッ化硫黄(SF6)、エチレン(C2H4)、アンモニア(NH3)などのガス漏れを検知できる交換可能な各種レンズを備えた、画期的な非冷却型ガス検知用のサーモグラフィカメラです。ガス検知と赤外線検査用温度測定の両方に対応できます。
変電所では、ガス漏れの兆候がないか広い範囲で迅速に点検することが重要です。GF77は冷却器を搭載していないため、感度は劣るものの、軽量で手頃な価格でご提供可能です。
動画プレーヤー
00:00
00:00
特長
- 多目的なレンズソリューションによって異なる波長でCH4、SF6、NH3、C2H4を可視化し、内蔵のサーモグラフィカメラで重要なコンポーネントを検査できます。
GFカメラは、レンズ(波長)によって見えるガスの種類が決まります。指定レンズ以外のガスは検知しないので、目的以外のガスが漏れていても周波数が合えば検知してしまうような、誤った検知はありません。 - 安全な距離からガス漏れをスキャンして、ガス漏れ箇所と漏れ方向を特定することで、設備の修理を迅速に対応可能です。
- -20℃~500℃のあらゆる環境下で、±3℃または、3%の温度精度で正確に温度を測定できます。
- フリアーシステムズの特許技術の高感度モード(HSM)を起動して測定対象の輪郭を強調し、ガス漏れ対象物をはっきりと認識できるように、検知能力を向上しています。
用途・アプリケーション例
電力会社施設への総合ソリューション提供

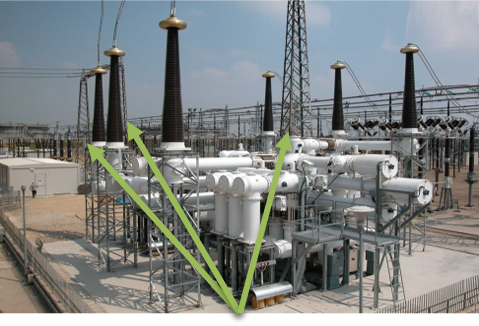

SF6 六フッ化硫黄の検知:変電所
CH4 メタンの検知:天然ガス・石炭プラント
NH3 アンモニアの検知:電力施設
⇒保守保全・定期点検にガス漏れ検知が必要
各工場へのご提案

- 食品・飲料 / 冷蔵施設 / 肥料施設
NH3 アンモニアの検知 - 自動車 / パルプ・製紙工場など
R134a, R11, etc. 冷媒ガスの検知
SF6 六フッ化硫黄 検知⇒変電設備の点検 - 石油化学 / 薬品
メタン、冷媒ガス、エチレンの検知

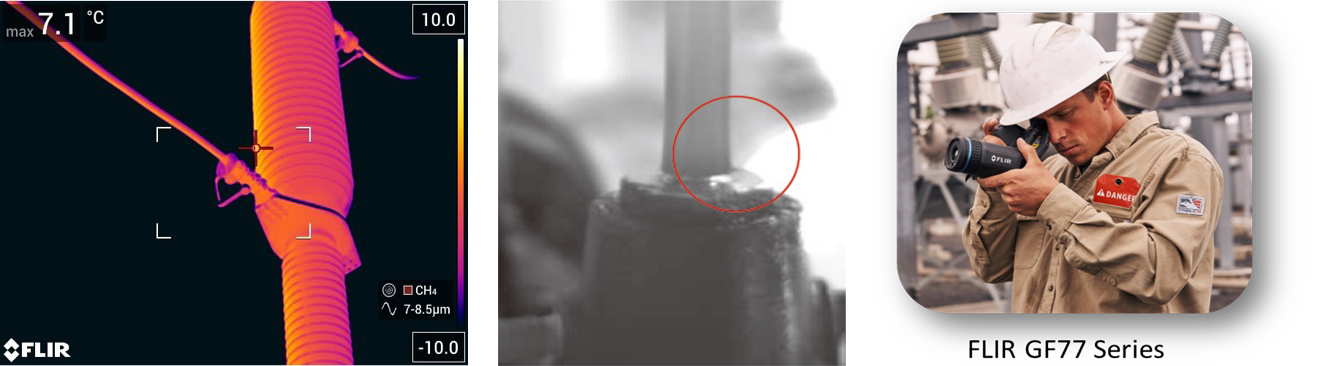

測定画像・事例
