PBWシリーズは、パワーユニット全てにSiC MOSFETを使用した高周波スイッチングと回生技術により、高い変換効率と従来の構成より約80％の圧倒的な小型・軽量化を実現^※しました。これらにより、限られたスペースで大容量の直流安定化電源としても、電子負荷装置としても使用することができます。カーボンニュートラルのコア技術であるパワーエレクトロニクス機器の開発・評価、モーターのエネルギー供給・回生を行うトラクションインバータなどの評価、系統連系やV2Hなどエネルギーマネジメントの実証試験など、様々なシーンで電力と放電（回生）するデバイスを模擬することができます。

※ 5000W直流安定化電源＋5250W電子負荷装置と比較して

特長

双方向動作が可能

PBWシリーズは直流安定化電源の供給動作（ソース）と、直流電子負荷装置の放電動作（シンク）の領域を交互でも連続的にも動作させることが可能です。

小型・軽量設計

PBWシリーズはSiC MOSFETを採用、回生負荷動作により、従来の電源＋電子負荷装置より大幅な小型・軽量化を実現しました。

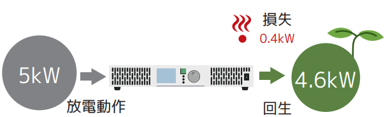

電力回生機能

回生動作とは、シンク動作時に電力を熱にして消費せずに、インバータにより系統へ電力として返す動作になります。放電する電力を交流（商用電圧）に変換し、施設へ戻すことができ、変換効率による損失分しか熱が発生しません。

用途・アプリケーション例

トラクションインバータ（モータドライバ）

電動モビリティに使用されるトラクションインバータ（モータドライバ）の試験において、電力供給および逆起電力（回生電力）の吸収が可能です。

電力変換器（DC/DCコンバータや双方向電源等のパワーエレクトロニクス機器）

電力変換器の1次側および2次側に使用することができます。特に長時間を想定した試験においては、一般的な電子負荷装置と比べて、試験におけるランニングコストを大きく減らすことができます。
